Перекос фаз в трёхфазной сети

Три однофазных реле напряжения в щите частного дома показывают 218, 234 и 223 В: напряжение по фазам разное

Перекосом фаз называют неравномерную нагрузку трёхфазной сети: по одной фазе течёт заметно больший ток, чем по другим. В доме так бывает, когда плиту, бойлер и стиральную машину посадили на одну фазу. Перекос увеличивает ток в нулевом проводнике и потери, а при обрыве нуля превращается в аварию: напряжение на слабо нагруженной фазе растёт вплоть до линейного, 400 В. Чтобы этого избежать, однофазные группы распределяют по фазам по расчётной мощности, мощные приборы подключают трёхфазно, а технику защищают реле напряжения.

В этой статье
  1. Как устроена трёхфазная сеть 400/230 В
  2. Что происходит при перекосе
  3. Почему перекос опасен при обрыве нуля
  4. Ток в нуле при равной нагрузке фаз
  5. Как распределить нагрузку по фазам
  6. Как проверить перекос на действующем объекте
  7. Частые вопросы

Как устроена трёхфазная сеть 400/230 В

В трёхфазной сети три фазных напряжения сдвинуты друг относительно друга на 120°. Между любыми двумя фазами действует линейное напряжение 400 В, между фазой и нулём фазное 230 В. Линейное больше фазного в √3 раз: 230 × 1,73 ≈ 400 В. Стандартные значения установлены ГОСТ 29322-2014. Как это получается, видно на модели генератора в уроке «Фазное и линейное напряжение».

Когда нагрузка всех трёх фаз одинакова, токи в нулевом проводнике взаимно компенсируются, и суммарный ток нуля близок к нулю. Так работает трёхфазный двигатель или котёл. Дом с однофазными приборами равномерно нагрузить сложнее.

Что происходит при перекосе

Если фазы нагружены по-разному, в нулевом проводнике появляется ток. Для чисто активной нагрузки его считают так.

IN = √(IA² + IB² + IC² − IA·IB − IB·IC − IC·IA)
IA, IB, IC — токи фаз. Если в сети есть двигатели и электроника, расчёт сложнее, потому что учитывают сдвиг фаз тока.

Пусть по L1 течёт 30 А, по L2 5 А, по L3 10 А. Тогда ток нуля равен √(900 + 25 + 100 − 150 − 50 − 300) = √525 ≈ 22,9 А. Нулевой проводник нагружен почти как самая загруженная фаза. Растут потери и нагрев контактов, на загруженной фазе проседает напряжение. Ток каждой фазы по мощности подключённых приборов считает калькулятор тока.

Трёхфазным двигателям вредит несимметрия напряжений, от неё дополнительно греются обмотки. ГОСТ 32144-2013 нормирует коэффициент несимметрии напряжений по обратной последовательности: 2 % в течение 95 % времени и не более 4 % в любой момент.

Проверьте, как вы в этом разбираетесь: в тесте для электрика 3 вопроса про заземление и три фазы, всего 20 за 10 минут. Пройти тест

Почему перекос опасен при обрыве нуля

Пока ноль цел, он удерживает фазные напряжения около 230 В. Если ноль оборвался выше по сети, нагрузки разных фаз оказываются включены последовательно под линейным напряжением 400 В, и точка нуля смещается в сторону самой нагруженной фазы.

Пример: на L1 обогреватель 1 кВт, на L2 кухонная техника 3 кВт, L3 без нагрузки, ноль оборван
  • Сопротивление

    L1, 1 кВт
    52,9 Ом
    L2, 3 кВт
    17,6 Ом
  • Напряжение до обрыва

    L1, 1 кВт
    230 В
    L2, 3 кВт
    230 В
  • Напряжение после обрыва

    L1, 1 кВт
    ≈ 300 В
    L2, 3 кВт
    ≈ 100 В

Ток цепи 400 / (52,9 + 17,6) ≈ 5,7 А. Напряжения 5,7 × 52,9 ≈ 300 В и 5,7 × 17,6 ≈ 100 В. Сопротивления нагревателей условно считаем постоянными.

Чем сильнее перекос, тем больше смещение и тем выше напряжение на слабо нагруженной фазе. В предельном случае оно приближается к 400 В. От этого защищают надёжные соединения нуля, повторные заземления PEN и реле напряжения на каждой фазе.

Ток в нуле при равной нагрузке фаз

Светодиодные драйверы, компьютеры, зарядки и другие импульсные блоки питания потребляют ток несинусоидальной формы. Третьи гармоники тока трёх фаз в нулевом проводнике не компенсируются, а складываются. В офисе или доме с большим количеством электроники ток нуля бывает заметным даже при равной нагрузке фаз, а иногда превышает фазный ток. Поэтому в таких сетях сечение нулевого проводника не делают меньше фазного.

Как распределить нагрузку по фазам

  1. Составьте список однофазных групп с расчётной мощностью каждой.
  2. Разнесите самые мощные потребители по разным фазам: варочную панель, духовой шкаф, водонагреватель, обогреватели.
  3. Остальные группы добавляйте к наименее загруженной фазе, пока суммы не сравняются.
  4. Учтите режим работы. Отопление зимой работает весь день, кухня в основном вечером.
  5. Всё, что выпускается в трёхфазном исполнении, подключайте трёхфазно: котлы, насосы, часть варочных панелей.
Пример распределения групп дома с трёхфазным вводом 15 кВт
  • L1

    Розетки кухни 2,5 кВт, освещение 1,0 кВт, стиральная машина 2,2 кВт5,7 кВт

  • L2

    Духовой шкаф 3,5 кВт, розетки комнат 2,0 кВт5,5 кВт

  • L3

    Водонагреватель 2,0 кВт, посудомоечная машина 2,0 кВт, розетки второго этажа 1,5 кВт5,5 кВт

Выделенная мощность 15 кВт при трёхфазном вводе даёт около 5 кВт на фазу. Суммы расчётных мощностей групп могут её превышать, потому что все приборы одновременно не работают.

Как проверить перекос на действующем объекте

Токи измеряют токоизмерительными клещами на каждой фазе и на нулевом проводнике в часы наибольшей нагрузки, например вечером или зимой при работающем отоплении. Если одна фаза стабильно нагружена сильнее, часть групп переносят на другие фазы.

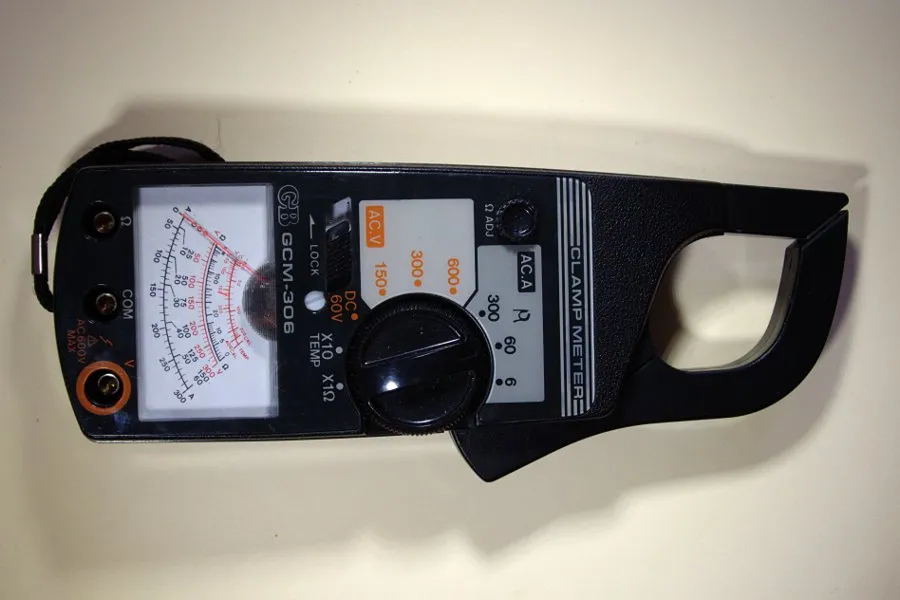

Стрелочные токоизмерительные клещи

Перенос групп между фазами — работа в щите. Её выполняет электрик с соответствующей группой по электробезопасности при снятом напряжении.

Частые вопросы

Как рассчитать ток в нуле при перекосе фаз?

Сложите три фазных тока как векторы с учётом их cos φ и характера нагрузки. Это делает калькулятор тока в нуле.

Какой перекос фаз допустим?

Для вводов в дома и квартиры единого порога по току в ПУЭ нет. Качество напряжения, в том числе несимметрию, нормирует ГОСТ 32144-2013. На практике расчётные мощности фаз стараются сделать как можно ближе друг к другу.

Можно ли подключить однофазный котёл к трёхфазному вводу?

Можно, к одной из фаз, а остальные группы распределяют так, чтобы уравнять нагрузку. Учтите, что выделенная мощность трёхфазного ввода делится на три фазы: при 15 кВт на одну фазу приходится около 5 кВт.

Почему при трёхфазном вводе в одной комнате напряжение ниже?

Чаще всего эта комната подключена к самой нагруженной фазе, и напряжение на ней проседает. Другие причины — плохой контакт или длинная линия малого сечения.

Как устранить перекос фаз в частном доме?

Замерьте клещами ток каждой фазы вечером или зимой, когда работает отопление. Самую нагруженную фазу разгрузите: перенесите одну-две группы на соседние фазы, мощные приборы разнесите по разным фазам, котёл и насосы по возможности возьмите трёхфазные. Группы переносят в щите при снятом напряжении.

Что делать, если перекос фаз приходит из сети?

Если напряжения фаз различаются при выключенном вводном автомате дома, причина у сетевой организации: перегружена фаза на подстанции или в линии. Запишите замеры с датой и временем и подайте жалобу в сетевую организацию: качество напряжения нормирует ГОСТ 32144-2013. До исправления технику защищают реле напряжения.

Какое реле ставить от перекоса фаз?

В доме с однофазными потребителями ставят три однофазных реле напряжения, по одному на фазу: каждое отключает только свою фазу, и дом не обесточивается целиком. Для трёхфазных двигателей нужно реле контроля фаз: оно отключает двигатель сразу целиком при перекосе, обрыве или неправильном чередовании фаз. Как выбрать, разобрано в статье о реле напряжения.

Чем опасен обрыв нуля при перекосе?

Напряжение на фазах перестаёт быть равным 230 В. На слабо нагруженной фазе оно растёт до 300–400 В, и техника выходит из строя. Защищают реле напряжения на каждой фазе и надёжные соединения нуля.
