Зачем в щите реле напряжения и как его выбрать

Реле напряжения отключает квартиру или дом, когда напряжение выходит за заданные пределы, и включает обратно после восстановления с выдержкой времени. Главная его задача — спасти технику при обрыве нуля во внешней сети, когда в розетках может оказаться напряжение, близкое к 380 В. Реле выбирают по номинальному току не меньше вводного автомата, по числу фаз и по диапазону настроек, а ставят после счётчика и вводного автомата. От грозовых импульсов реле не защищает, для этого нужен УЗИП.
В этой статье
Что происходит при обрыве нуля
Дома и квартиры питаются от трёхфазной сети 400/230 В. Однофазные потребители подключены между разными фазами и общим нулём. Пока ноль цел, каждый прибор получает 230 В.
Если ноль оборвался во вводно-распределительном устройстве дома или на опоре, нагрузки разных фаз оказываются соединены последовательно под линейным напряжением 400 В. Напряжение делится между ними пропорционально сопротивлениям. На слабо нагруженной фазе оно растёт, на сильно нагруженной падает.
Допустим, на одной фазе работает обогреватель 1 кВт, на другой чайник и духовка на 3 кВт, а третья фаза свободна. После обрыва нуля на обогревателе окажется около 300 В, на кухонной технике около 100 В. Блоки питания на «высокой» фазе сгорают за секунды, компрессор холодильника на «низкой» перегревается. Расчёт показан в статье о перекосе фаз.
Какое напряжение считается нормальным
Номинальное напряжение однофазной сети 230 В. ГОСТ 32144-2013 допускает отклонение на ±10 %, то есть от 207 до 253 В в точке передачи электроэнергии. Кратковременные колебания в этих пределах — обычная работа сети, и реле не должно на них реагировать.
Как работает реле напряжения
Реле непрерывно измеряет напряжение и сравнивает его с верхним и нижним порогом. При превышении верхнего порога оно отключает нагрузку быстро, за доли секунды. При снижении обычно выжидает небольшую паузу, чтобы не реагировать на провалы при пуске мощной техники. Когда напряжение вернулось в норму, реле включает нагрузку через заданное время, от нескольких секунд до нескольких минут.
Задержка повторного включения нужна холодильникам, кондиционерам и насосам. Компрессору после остановки требуется время, чтобы выровнялось давление, поэтому для линий с такой техникой задержку ставят в несколько минут.
Проверьте, как вы в этом разбираетесь: в тесте для электрика 5 вопросов про автоматы и УЗО, всего 20 за 10 минут. Пройти тест
Как выбрать реле
Начните с числа фаз. Для однофазного ввода нужно однофазное реле. На трёхфазный ввод с однофазными потребителями ставят три однофазных реле, и при аварии отключается только одна фаза. Трёхфазным двигателям нужно реле контроля фаз: оно следит за обрывом, перекосом и порядком чередования фаз и отключает все три фазы через контактор.
Затем проверьте номинальный ток. Реле, через контакты которого идёт вся нагрузка, должно быть рассчитано на ток не меньше номинала вводного автомата. При вводном автомате 40 А берут реле на 50 или 63 А. Если нагрузка больше, реле управляет катушкой контактора, а ток проходит через контактор.
Удобнее реле с регулировкой обоих порогов и задержки и с индикатором текущего напряжения. Верхний порог обычно выставляют в районе 245–255 В, нижний в районе 180–200 В. При слишком узком диапазоне реле будет отключать дом из-за обычных колебаний сети, при слишком широком пропустит опасное напряжение. Точные значения выбирают по защищаемой технике и по качеству сети на объекте.
Где ставить реле в щите
В однофазном щите аппараты обычно идут в таком порядке: ввод, вводной автомат, счётчик, реле напряжения, противопожарное УЗО, если оно есть, затем УЗО и автоматы групповых линий. Реле защищает всё, что стоит после него. Иногда его ставят только на отдельные линии, например на котёл и холодильник, если остальную нагрузку отключать не нужно. Порядок аппаратов виден на схеме в статье об однолинейной схеме щита.
Можно ли поставить реле вместо вводного автомата
Нельзя. Реле напряжения следит только за напряжением. Расцепителя, который отключает короткое замыкание и перегрузку, в нём нет, а его контакты рассчитаны на номинальный ток реле, а не на ток короткого замыкания. Поэтому реле всегда стоит после автомата, и номинал этого автомата не больше номинального тока реле.
Пункт 7.1.65 ПУЭ требует ставить аппарат защиты после счётчика и разрешает обойтись без общего аппарата, только если на каждой отходящей линии свой автомат. Но реле, установленное вместо вводного автомата, окажется без защиты: сумма номиналов групповых автоматов в квартире обычно больше номинала реле, и при общей перегрузке ни один групповой автомат не отключится, а контакты реле перегреются.
Для частных домов на воздушной линии п. 7.1.21 ПУЭ описывает обратную схему: реле максимального напряжения действует на независимый расцепитель вводного автомата, и автомат отключает фазу и ноль. Реле и здесь работает вместе с вводным автоматом, а не вместо него.
Реле напряжения, стабилизатор и УЗИП решают разные задачи
Реле напряжения
Отключает нагрузку, когда напряжение вышло за порогиЗащита от обрыва нуля и длительных скачков
Стабилизатор
Поддерживает напряжение на выходе в заданных пределахСеть постоянно даёт заниженное или завышенное напряжение, например 190 В на даче

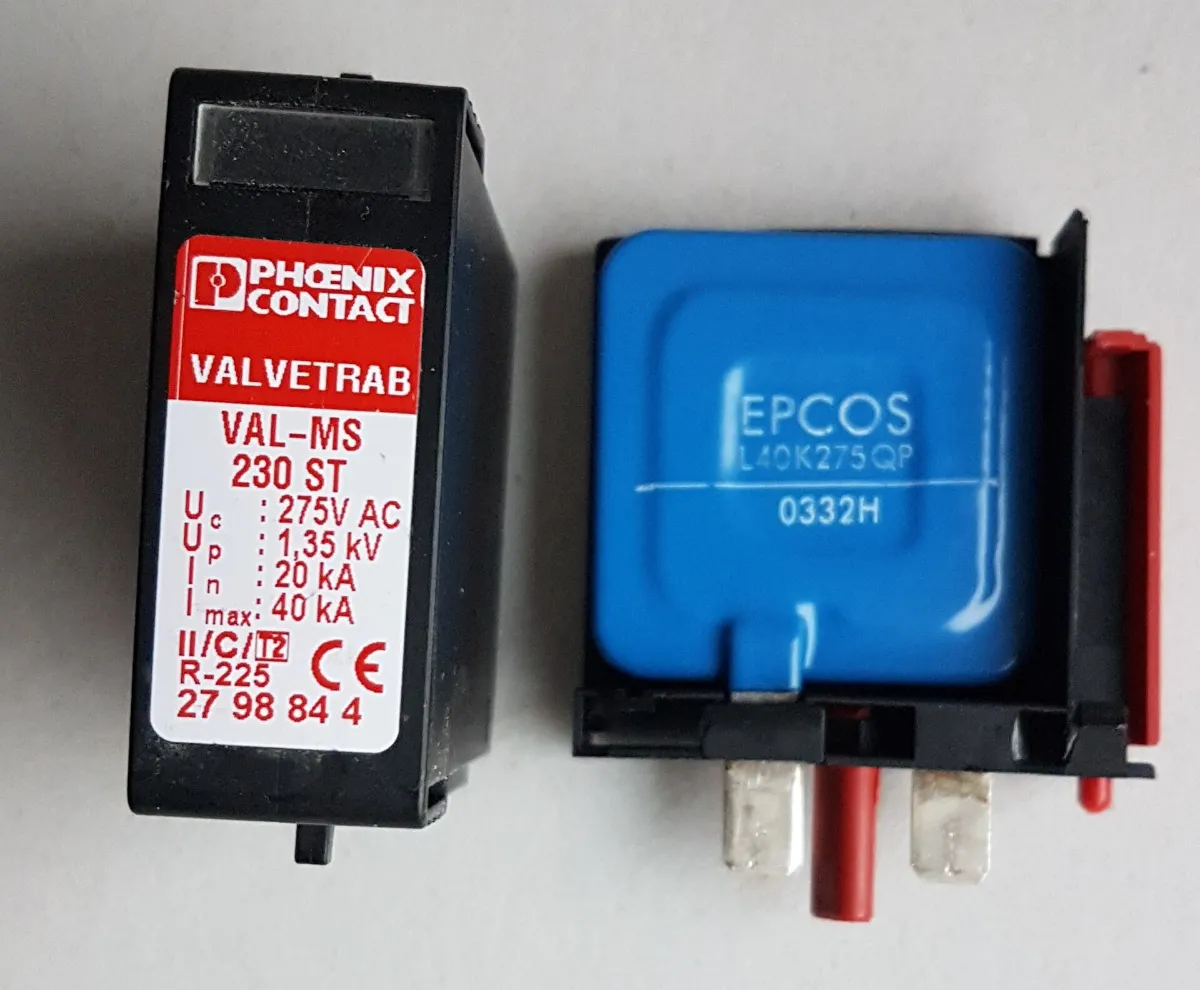

УЗИП
Отводит в землю импульсные перенапряжения длительностью в микросекундыГрозовые разряды и коммутационные импульсы, особенно при воздушном вводе

Реле слишком медленное для грозового импульса, а УЗИП не отключит нагрузку при обрыве нуля. Поэтому в частном доме с воздушным вводом часто ставят оба устройства.
Частые ошибки
- Реле на 32 А после вводного автомата на 40 А. Под нагрузкой контакты реле перегреваются.
- Задержка включения стоит на минимуме, а в сети работают холодильник и кондиционер.
- Пороги выставлены слишком узко, и квартира отключается несколько раз в день.
- От реле ждут защиты от грозы, но без УЗИП её нет.
Частые вопросы
Нужно ли реле напряжения в квартире?
Обрыв нуля в ВРУ многоквартирного дома случается, и реле недорого защищает от такой аварии всю технику. Решение о его установке принимает владелец или проектировщик.
Что поставить, реле напряжения или стабилизатор?
Если напряжение в сети в норме, но есть риск аварий, достаточно реле. Если напряжение постоянно выходит за пределы 207–253 В, нужен стабилизатор, а реле защищает его и остальную технику от аварийных режимов.
Какое реле ставить на трёхфазный ввод дома?
Для однофазных потребителей ставят три однофазных реле, по одному на фазу, чтобы при аварии отключалась только проблемная фаза. Для трёхфазных двигателей и насосов нужно реле контроля фаз, которое отключает все три фазы через контактор.
Можно ли установить реле напряжения в квартирный щиток вместо вводного автомата?
Нет. Реле не отключает короткое замыкание и перегрузку, его ставят после вводного автомата с номиналом не больше тока реле. При вводном автомате 40 А берут реле на 50 или 63 А.
Защищает ли реле напряжения от молнии?
Нет. Грозовой импульс длится микросекунды, и реле не успевает среагировать. От импульсных перенапряжений защищает УЗИП.
