Модуль · Офлайн в Москве · С нуля
Сборка квартирного щита
За неделю разберётесь, от чего защищают автомат и УЗО, подберёте автомат под кабель и соберёте свой щит на 12 модулей. Очно, 4 семинара, свой щит у каждого.
Дату следующего набора подскажет менеджер. 17 600 ₽, бронь 3 000 ₽.
- 4 семинара за неделю
- 12 часов
- Группа до 8 человек
- Свой щит у каждого
Что вы будете уметь после модуля
Каждый навык отрабатываете руками: на демонстрациях, в расчёте и на своём щите.
Понимать, что происходит в сети
Ток, напряжение, мощность и закон Ома на опытах, без формул на доске.
Подбирать автомат под кабель
Сечения 1,5 / 2,5 / 4 / 6 мм² и номинал автомата к каждому.
Разделять квартиру на группы
Свет, розетки комнат и кухни, ванная, варочная панель.
Видеть ошибки в чужом щите
Автомат больше кабеля, перепутанные нули, нет PE, два провода под одной клеммой.
Собрать щит своими руками
Опрессовка наконечников НШВИ, гребёнка, шины N и PE, затяжка, маркировка.
Проверить защиту
Подать напряжение, проверить УЗО кнопкой «Тест» и срабатывание автомата.

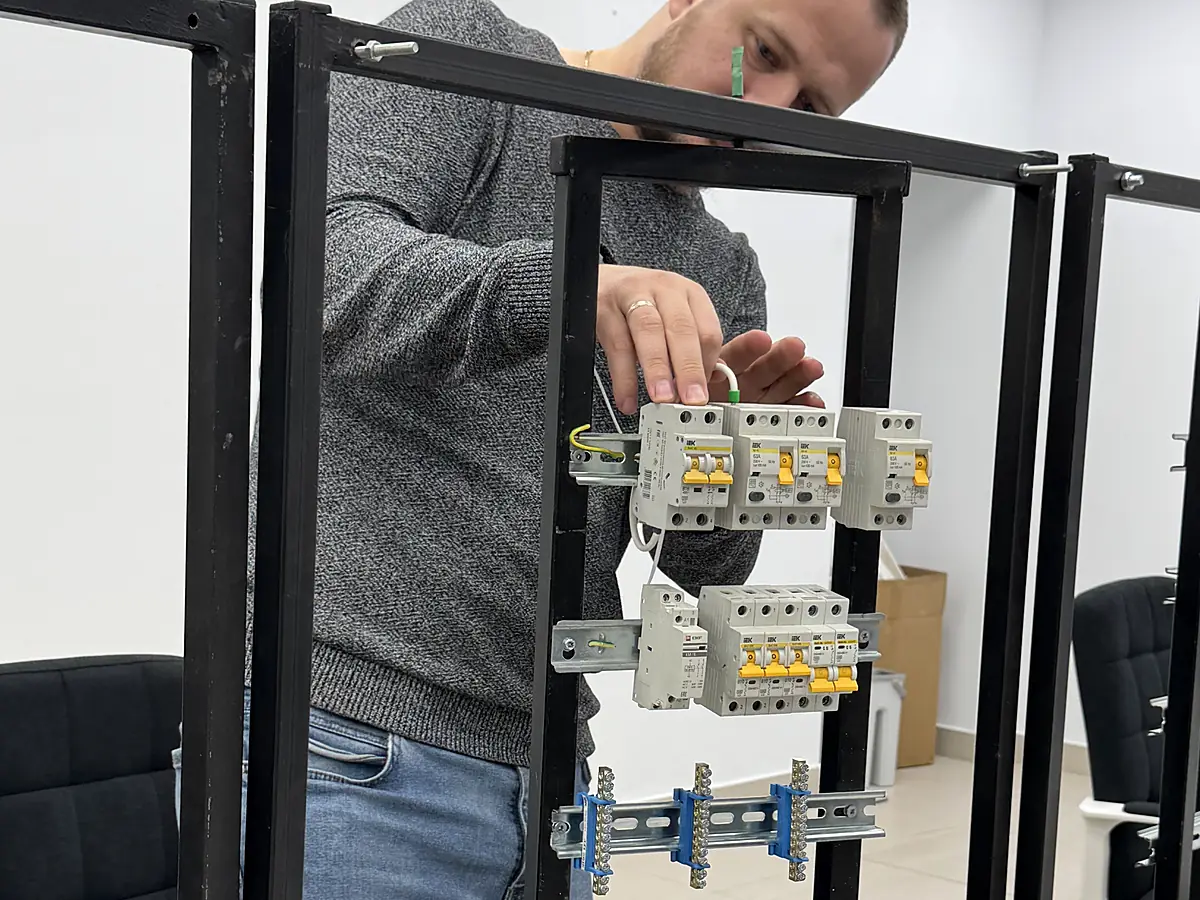

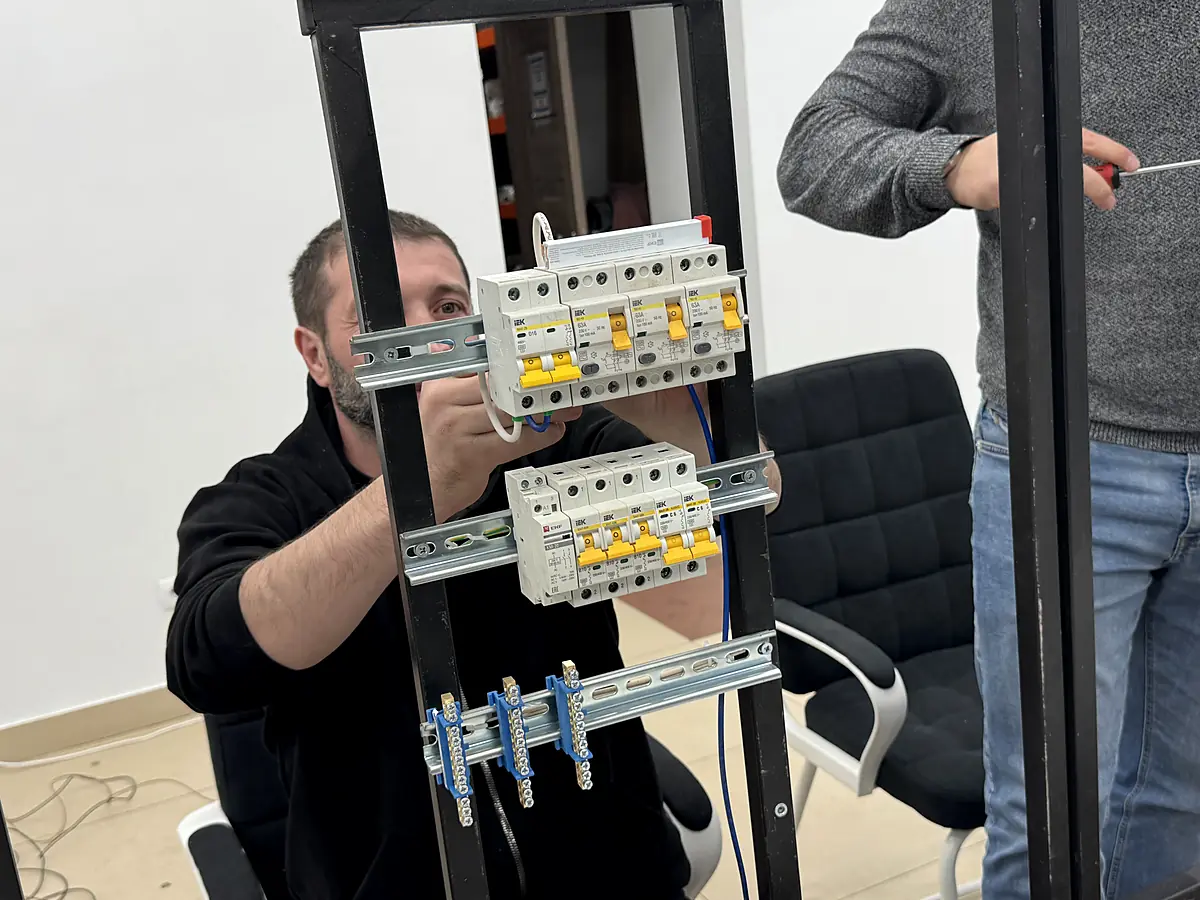

Щит, который вы соберёте
Типовой щит квартиры на 12 модулей. Собираете от пустого корпуса до подачи напряжения, по своей схеме.
| Что стоит в щите | Модулей | Шт. |
|---|---|---|
| Вводной автомат 2P 40 А, C | 2 | 1 |
| УЗО 2P 40 А, 30 мА, тип A | 2 | 1 |
| Автомат 1P 10 А, B — освещение | 1 | 1 |
| Автомат 1P 16 А, C — розетки комнат | 1 | 2 |
| Автомат 1P 16 А, C — розетки кухни | 1 | 1 |
| Автомат 1P 32 А, C — варочная панель | 1 | 1 |
| Дифавтомат 1P+N 16 А, 30 мА — ванная и стиральная машина | 2 | 1 |
| Резерв | 1 | 1 |
| Итого в щите | 12 |
Корпус на 12 модулей, DIN-рейка, шины N и PE. Инструмент, провод и наконечники даёт центр.
Программа модуля
Перед каждым семинаром короткий тест по прошлой теме, на первом — входной.
3 раздела · 4 семинара · 12 часов
01Как работает электричество
1 семинар
Как работает электричество
- 01Откуда берётся переменное напряжение: генератор и синусоида на осциллографе
- 02Ток, напряжение, мощность и чем их измеряют: мультиметр и ваттметр на разных нагрузках
- 03Сопротивление: материал, длина, сечение. Нагрев тонкого и толстого провода
- 04Закон Ома: меняем сопротивление на стенде и смотрим на ток
- 05Почему кабелю важен ток, а не ватты: считаем ток чайника, плиты, кухни
- 06Законы Кирхгофа: как ток делится по группам квартиры и складывается на вводе
02Защита линии: КЗ, автоматы и УЗО
1 семинар
Защита линии: КЗ, автоматы и УЗО
- 01Короткое замыкание: какой ток течёт и как срабатывает автомат, на стенде
- 02Переходное сопротивление: почему греется слабая скрутка и недотянутая клемма
- 03Автомат: тепловой и электромагнитный расцепители, характеристики B, C, D, прогрузка
- 04УЗО и дифавтомат: ток утечки 10 и 30 мА, срабатывание на опыте
- 05Расчёт: под кабель 1,5 / 2,5 / 4 / 6 мм² подбираете автомат
- 06Расчёт групп квартиры: свет, розетки, кухня, ванная, плита — заготовка схемы щита
03Квартирный щит: двойной семинар в субботу
2 семинара
Квартирный щит: двойной семинар в субботу
- 01Разбор реальных щитов по фото: какие ошибки приводят к пожару и почему
- 02Однолинейная схема щита квартиры по вашим расчётам
- 03Компоновка на 12 модулей: ввод, УЗО, группы, дифавтомат, резерв; почему нули после разных УЗО не смешивают
- 04Приёмы сборки: зачистка, наконечники НШВИ, гребёнка, момент затяжки, маркировка
- 05Преподаватель собирает эталонный щит и объясняет каждое действие
- 06Каждый собирает свой щит, преподаватель проверяет по чек-листу: сечения, номиналы, затяжка, маркировка
- 07Преподаватель вносит в ваш щит неисправность — вы её находите и исправляете
- 08Подача напряжения, проверка УЗО и автомата, фото щита в портфолио
Кому подходит модуль
Опыт не нужен: первый семинар начинается с того, что такое ток и напряжение.
Делаете ремонт сами
Поймёте, что должно стоять в щите вашей квартиры, и сможете проверить электрика.
Мастер или отделочник
Разберётесь в щите, который видите на каждом объекте, и перестанете отказываться от таких заказов.
Думаете об основном модуле
Попробуете учёбу за неделю. Запишетесь на основной модуль в течение 14 дней — стоимость модуля засчитается.
Ближайший набор
Два вечера в будни и двойной семинар в субботу. Москва, Старообрядческая улица, практический кабинет центра.
Даты следующего набора уточняйте у менеджера: оставьте заявку, и мы позвоним, когда откроется запись.
Стоимость модуля
Один человек
17 600 ₽
1 467 ₽ за час занятий
- Место бронируется предоплатой 3 000 ₽, она входит в стоимость.
- Вся стоимость модуля засчитывается в образовательный модуль «Основы электрики и автоматики», если записаться на него в течение 14 дней после модуля.
- Инструмент, провод и наконечники входят в стоимость.
Основной образовательный модуль: «Основы электрики и автоматики», 2,5 месяца
Записаться на модуль
Оставьте телефон: менеджер подтвердит даты набора и расскажет, как внести бронь. Заявка ни к чему не обязывает.
Или позвоните сами: +7 905 539-49-49 · Написать в WhatsApp
Отвечаем на вопросы
Нужен ли опыт или техническое образование?
Нет. Первый семинар начинается с того, откуда берётся напряжение и что такое ток. Входной тест нужен, чтобы преподаватель понимал, с какого уровня начинает группа, а не для отбора.
Сколько длится модуль и когда занятия?
Одна неделя, 4 семинара, 12 часов. Понедельник и среда с 19:00 до 22:00, в субботу двойной семинар с 11:00 до 17:30.
Какой щит я соберу?
Квартирный щит на 12 модулей: вводной автомат 40 А, УЗО 40 А 30 мА, автоматы на свет, розетки комнат и кухни, варочную панель, дифавтомат на ванную и стиральную машину и одно место в резерве. Собираете по своей схеме, которую считаете на втором семинаре.
Можно ли забрать собранный щит домой?
Нет. Автоматы и корпуса переходят к следующей группе. У вас остаются ваша схема и фото собранного щита.
Нужно ли покупать инструмент и материалы?
Нет. Инструмент, приборы, провод, наконечники и маркировку даёт центр, всё входит в стоимость.
Смогу ли я после модуля собрать щит у себя дома?
Модуль учит рассчитать группы, собрать и проверить квартирный щит. Подключение щита к вводу в квартиру требует отключения питания со стороны дома, часто через управляющую компанию. Что из этого можно делать самому, зависит от вашего дома и подготовки; экономию заранее не обещаем.
Сколько стоит модуль?
17 600 ₽. Место бронируется предоплатой 3 000 ₽, она входит в стоимость.
Засчитается ли модуль, если я пойду на основной модуль?
Да. Если в течение 14 дней после модуля запишетесь на образовательный модуль «Основы электрики и автоматики», вся стоимость модуля засчитается в его цену.
Чем этот модуль отличается от основного модуля «Основы электрики и автоматики»?
Модуль — одна неделя и один квартирный щит. Основной модуль идёт 2,5 месяца, 90 часов: трёхфазные щиты, реле, АВР с генератором, двигатели, монтаж проводки, нормы и расчёты.
Какой документ выдаёте?
Сертификат центра об окончании модуля на основании лицензии на образовательную деятельность № Л035-01227-05/01669744. Разряд и группу по электробезопасности модуль не даёт.
Сколько человек в группе?
До 8. На практике у каждого своё рабочее место и свой щит, преподаватель успевает подойти к каждому.
Где проходят занятия?
Москва, ул. Старообрядческая, 32к2, ЮВАО, Нижегородский район. м. Римская / м. Площадь Ильича, 15 минут пешком. Рядом бесплатный моспаркинг.
