Чем УЗО отличается от дифавтомата
Как работают УЗО и дифференциальный автомат, от чего защищает каждый, какой ток утечки выбрать (10, 30, 100 или 300 мА) и какой тип (AC, A или B), почему выбивает УЗО и какие ошибки делают при монтаже.
ДИПОЛЬ · Обновлено · 6 мин чтения
УЗО защищает человека от поражения током и помещение от пожара при утечке тока, но не защищает проводку от перегрузки и короткого замыкания. Поэтому в паре с ним всегда нужен автомат. Дифавтомат объединяет УЗО и автоматический выключатель в одном корпусе. По п. 7.1.79 ПУЭ розеточные группы защищают устройствами с током срабатывания не более 30 мА. Выбор между связкой «УЗО и автоматы» и дифавтоматами зависит от места в щите, бюджета и того, сколько линий должно отключаться при срабатывании.
Материал подготовлен центром инженерного образования ДИПОЛЬ (Москва) по действующим ПУЭ и ГОСТ. Статья справочная: работы в электроустановках выполняет электрик с допуском при снятом напряжении.

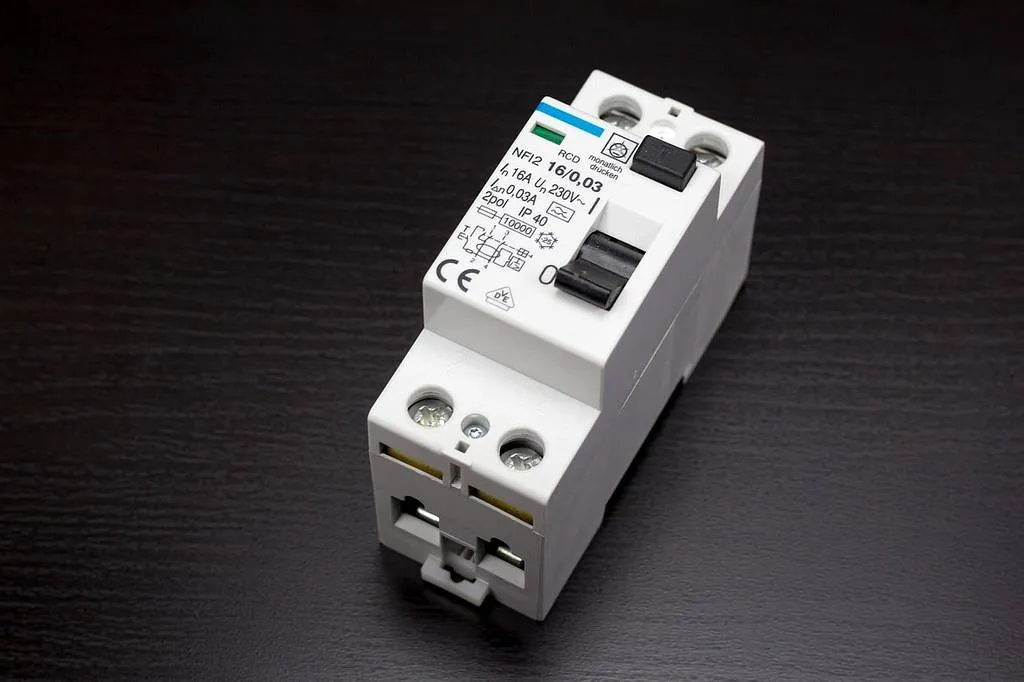

Как работает УЗО

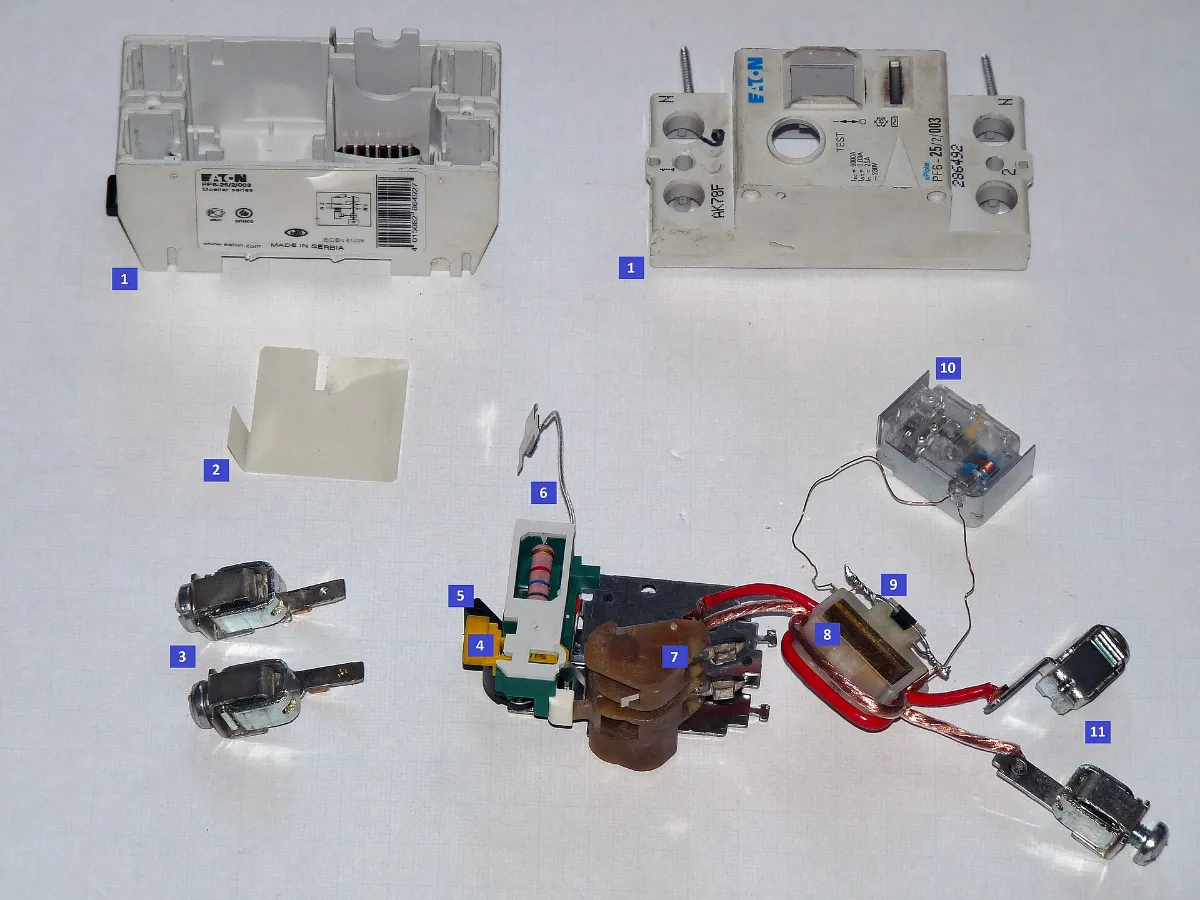

УЗО (устройство защитного отключения) сравнивает ток, который уходит по фазе, с током, который возвращается по нулю. В исправной цепи они равны. Если часть тока ушла мимо нуля, например через повреждённую изоляцию на корпус и защитный проводник или через тело человека в землю, появляется разница. Её называют дифференциальным током или током утечки. Когда он превышает уставку, УЗО отключает линию.
У такой защиты есть предел. Если человек одновременно коснётся фазы и нуля, ток пройдёт через тело и вернётся по нулю. Разницы не будет, и УЗО не сработает. Оно снижает риск, но не отменяет правил безопасности, поэтому работы в щите ведут при снятом напряжении.
Чем УЗО отличается от дифавтомата
УЗО реагирует только на утечку. Номинальный ток на корпусе, например 40 А, показывает, какой ток могут длительно пропускать контакты, но от перегрузки аппарат себя не защищает. Поэтому номинал УЗО выбирают не меньше номинала автомата, который защищает эту цепь, обычно на ступень выше.

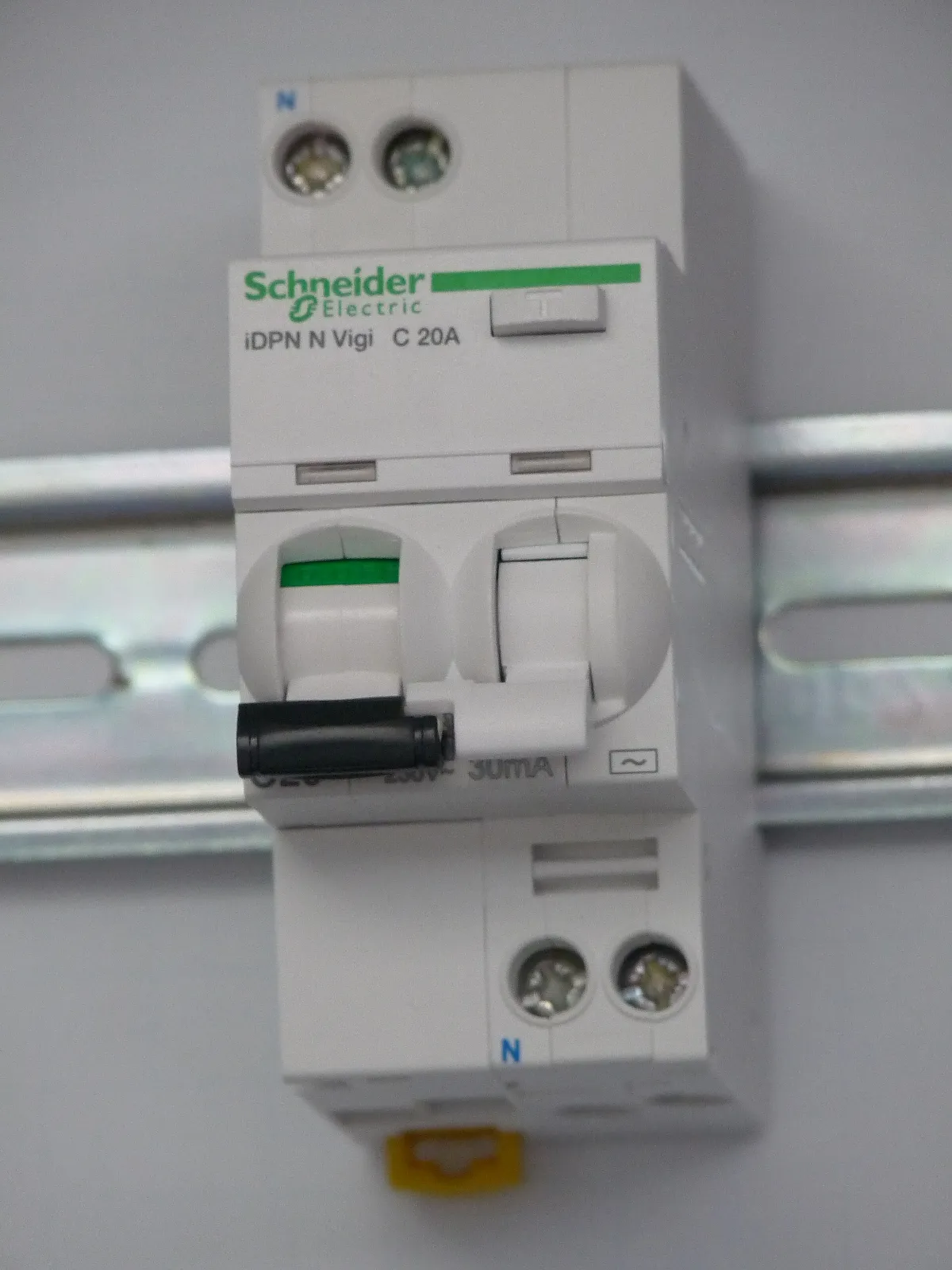

Дифавтомат совмещает УЗО и автоматический выключатель. На его корпусе две группы обозначений: номинал с характеристикой, например C20, и ток утечки, например 30 мА.
| УЗО и автоматы | Дифавтомат на каждой линии | |
|---|---|---|
| Защита от утечки | Есть | Есть |
| Защита от перегрузки и КЗ | Даёт автомат | Встроена |
| Что отключается при утечке | Все линии под этим УЗО | Только одна линия |
| Место в щите | Меньше, если под одним УЗО несколько линий | Больше, обычно два модуля на линию |
| Стоимость | Ниже | Выше |
| Поиск причины | Сложнее, проверяют все линии группы | Проще, сразу видно линию |
Какой ток утечки выбрать
Для розеточных групп п. 7.1.79 ПУЭ требует устройство на 30 мА или меньше. Ток 10 мА ставят на отдельные линии во влажных помещениях и на улице, например на ванную, водонагреватель и уличные розетки, если это предусмотрено проектом. На вводе квартиры или дома п. 7.1.84 ПУЭ рекомендует противопожарное УЗО до 300 мА. Оно срабатывает, когда ток замыкания слишком мал для автомата.
Если на вводе стоит противопожарное УЗО, а ниже УЗО на 30 мА, вводное берут селективного типа S. Оно срабатывает с задержкой, поэтому при утечке на одной линии отключится только нижний аппарат.
Много линий под одним УЗО дают ложные срабатывания. У любой исправной техники есть небольшая естественная утечка, и утечки складываются. По п. 7.1.83 ПУЭ суммарный ток утечки сети в нормальном режиме не должен превышать трети номинального тока УЗО, для устройства на 30 мА это 10 мА. Если данных нет, утечку прибора принимают 0,4 мА на каждый ампер тока нагрузки.
Тип УЗО по форме тока утечки
| Тип | Распознаёт | Для чего |
|---|---|---|
| AC | Синусоидальный переменный ток утечки | Простые нагрузки: освещение, нагреватели |
| A | Переменный и пульсирующий постоянный | Техника с электроникой: стиральные машины, инверторные кондиционеры, варочные панели, компьютеры |
| B | Также сглаженный постоянный ток | Частотные преобразователи в трёхфазных сетях, отдельные зарядные станции электромобилей |
Пункт 7.1.78 ПУЭ допускает в зданиях типы A и AC и сам называет источники пульсирующего тока: стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры и компьютеры. В современной квартире с большим количеством электроники тип A надёжнее. Для зарядных станций и частотных приводов требования к защите указывает производитель оборудования.
Работает ли УЗО без заземления
В однофазной линии без защитного проводника УЗО сработает, когда ток утечёт через человека в землю. С проводником PE защита лучше: при пробое изоляции ток уходит в PE, и УЗО отключает линию раньше, чем кто-то коснётся корпуса.
Пункт 1.7.80 ПУЭ не допускает УЗО в четырёхпроводных трёхфазных цепях системы TN-C. Правильное решение — перевести сеть на TN-C-S с разделением PEN на вводе. Перемычка между нулём и корпусом внутри розетки опасна: при обрыве нуля на корпусе прибора окажется фазное напряжение.
Что выбрать для квартиры и дома
- В небольшом щите с малым числом групп удобнее дифавтоматы на розеточные линии, ванную и стиральную машину.
- Если групп много, на 2–4 розеточные линии ставят одно УЗО на 30 мА и автоматы. Так дешевле, и срабатывание отключает только часть квартиры.
- Холодильник, котёл и насос подключают через отдельные дифавтоматы, чтобы утечка в другой линии их не отключала.
- На вводе частного дома ставят противопожарное УЗО 100–300 мА селективного типа, если его предусматривает проект.
Почему выбивает УЗО
- Нули разных групп соединены после УЗО на общей шине. Ток уходит по чужому нулю, УЗО видит разницу и отключается. Нулевая шина после каждого УЗО должна быть своей.
- Под одно УЗО подключено слишком много линий, и естественные утечки сложились.
- Повреждена изоляция: влага в уличной розетке, пробитый ТЭН водонагревателя или стиральной машины.
- Номинал УЗО меньше номинала автомата, и контакты перегреваются.
- УЗО стоит без автомата на той же линии.
Кнопку «Тест» производители советуют нажимать регулярно, обычно раз в месяц. Она создаёт искусственную утечку и проверяет механизм. Ток и время срабатывания измеряют специальным прибором при приёмке электроустановки.
Частые вопросы
Можно ли поставить одно УЗО на всю квартиру?
Пункт 7.1.85 ПУЭ допускает один аппарат на ток срабатывания не более 30 мА, если суммарная утечка сети не превышает трети его уставки. Минус в том, что при любой утечке отключается вся квартира вместе с холодильником.
Нужно ли УЗО на освещение?
Обязательное требование п. 7.1.79 ПУЭ касается розеточных групп. Для освещения решение принимает проектировщик. В ванной, на улице и в других влажных местах защиту УЗО ставят почти всегда.
Что надёжнее, УЗО с автоматом или дифавтомат?
При правильном подборе обе схемы защищают одинаково. Разница в удобстве: дифавтомат отключает только свою линию, а связка УЗО и автоматов дешевле и компактнее при большом числе групп.
Как отличить УЗО от дифавтомата по корпусу?
На дифавтомате есть номинал с буквой характеристики, например C16. На УЗО характеристики нет, указаны только номинальный ток, например 40 А, и ток утечки, например 30 мА.
