Системы заземления TN-C, TN-S, TN-C-S и TT

Система заземления описывает, как с землёй связаны нейтраль источника питания и корпуса электрооборудования. В TN-C нулевой рабочий и защитный проводники совмещены в одном PEN по всей сети, так устроены многие старые дома. В TN-S они разделены по всей длине, в TN-C-S разделяются в какой-то точке, обычно на вводе в здание. В TT корпуса заземлены на собственный заземлитель, не связанный с нейтралью, и УЗО там обязательно. Определения даёт п. 1.7.3 ПУЭ.
В этой статье
Что означают буквы
Первая буква говорит, как с землёй связана нейтраль источника, то есть трансформатора или генератора. T означает, что нейтраль глухо заземлена, I — что она изолирована или заземлена через большое сопротивление.
Вторая буква говорит, как заземлены открытые проводящие части, то есть металлические корпуса оборудования. T означает собственный заземлитель, N — присоединение к заземлённой нейтрали источника.
Буквы после дефиса описывают нулевые проводники. C означает, что рабочий N и защитный PE совмещены в одном проводнике PEN, S — что они разделены.
Пять систем и где они встречаются
TN-C
N и PE совмещены в одном PEN по всей сетиДома старой постройки: в квартиру приходят два провода, защитного нет
TN-S
N и PE разделены на всём протяжении от источника до потребителяНовые здания со своей трансформаторной подстанцией, промышленные объекты
TN-C-S
От источника идёт PEN, в какой-то точке его разделяют на N и PEБольшинство современных жилых домов, разделение во вводно-распределительном устройстве
TT
Нейтраль источника заземлена, корпуса присоединены к отдельному заземлителю, не связанному с нейтральюЧастные дома от воздушной линии, временные объекты
IT
Нейтраль изолирована от землиБольницы, шахты, производства, где нельзя отключать питание при первом замыкании




Как разделяют PEN в системе TN-C-S
Приходящий PEN подключают к шине PE, а шину PE перемычкой соединяют с шиной N. Так требует п. 1.7.135 ПУЭ. Шину PE соединяют с заземлителем и основной системой уравнивания потенциалов. Пункт 1.7.61 ПУЭ рекомендует повторное заземление PE и PEN на вводе в здание.
После точки разделения N и PE больше нигде не соединяют, это запрещает тот же п. 1.7.135 ПУЭ. Если их объединить ниже, ток нагрузки пойдёт по защитному проводнику, УЗО начнут срабатывать, а при обрыве корпуса окажутся под напряжением.
Слабое место TN-C-S — обрыв PEN до точки разделения. Корпуса оборудования через PE остаются связаны с оборванным нулём, и на них может появиться опасное напряжение. Поэтому для TN-C-S важны надёжные соединения PEN, повторные заземления на линии, УЗО и реле напряжения.
Проверьте, как вы в этом разбираетесь: в тесте для электрика 3 вопроса про заземление и три фазы, всего 20 за 10 минут. Пройти тест
Что выбрать для частного дома
Частный дом обычно питается от воздушной линии 0,4 кВ, по которой приходит PEN. Дальше возможны два варианта.
В системе TN-C-S PEN разделяют на вводе и делают повторное заземление. Вариант подходит, если линия в хорошем состоянии и на ней выполнены повторные заземления. По п. 1.7.103 ПУЭ общее сопротивление всех повторных заземлений PEN воздушной линии 380 В должно быть не больше 10 Ом.
В системе TT корпуса присоединяют к собственному заземлителю, не связанному с PEN. Пункт 1.7.59 ПУЭ допускает TT, только когда условия электробезопасности в системе TN обеспечить нельзя, и требует обязательно применять УЗО.
Rа × Iа ≤ 50 В
Для УЗО на 30 мА получается Rа ≤ 50 / 0,03 ≈ 1667 Ом, и условие выполнить легко. Для противопожарного УЗО на 300 мА предел уже 167 Ом. На практике заземлитель делают со значительно меньшим сопротивлением, чтобы не зависеть от погоды и промерзания грунта. Окончательно систему выбирают по проекту с учётом технических условий сетевой организации и состояния линии.
Заземлитель и уравнивание потенциалов

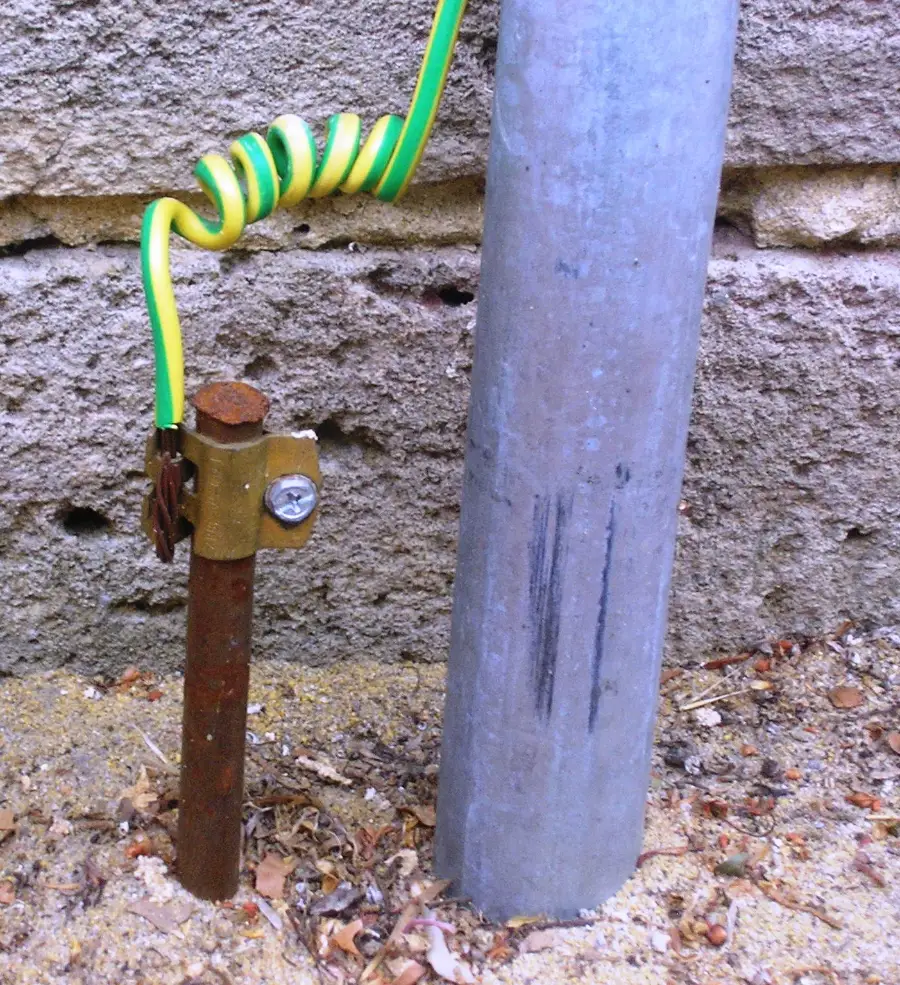

Заземлитель состоит из металлических электродов в земле, обычно вертикальных стержней, соединённых горизонтальной полосой. Его сопротивление измеряют специальным прибором, мультиметр для этого не подходит. Для заземляющего устройства нейтрали трансформатора в сети 380 В п. 1.7.101 ПУЭ требует не больше 4 Ом. Сколько электродов нужно в вашем грунте, прикинет калькулятор заземления, а точное значение даст только замер.

Основная система уравнивания потенциалов по п. 1.7.82 ПУЭ соединяет на вводе здания защитный проводник, металлические трубы коммуникаций, каркас здания и заземлитель. Тогда между металлическими частями, до которых можно дотронуться одновременно, не возникает опасной разности потенциалов. В ванной дополнительно выполняют местное уравнивание потенциалов, его требует п. 7.1.88 ПУЭ.
Как определить систему заземления у себя
- Посмотрите на кабель, который приходит в квартирный щит. Два провода в однофазной сети или четыре в трёхфазной без отдельного защитного указывают на TN-C.
- Три провода в однофазной или пять в трёхфазной сети с отдельной шиной PE означают TN-S или TN-C-S. Где разделяется PEN, показывает схема ВРУ дома.
- Если PE приходит от отдельного заземлителя у дома, не связанного с нулём, это TT.
- Уточните у управляющей компании или сетевой организации и посмотрите проект. Измерения делает электролаборатория.
Опасные ошибки
- Перемычка между нулём и защитным контактом в розетке. При обрыве нуля корпус прибора получит фазное напряжение.
- Защитный проводник через автомат или выключатель. PE не разрывают коммутационными аппаратами, п. 1.7.145 ПУЭ.
- Трубы отопления или канализации вместо защитного проводника. Пункт 1.7.123 ПУЭ запрещает использовать их как PE.
- Соединение N и PE после точки разделения PEN.
Частые вопросы
Как понять, что в квартире система TN-C?
В квартирный щит приходит двухпроводная линия без отдельного защитного проводника, а розетки старые, без заземляющих контактов. Точно систему подтверждает схема ВРУ дома или проверка электрика.
Можно ли в квартире сделать заземление самостоятельно?
Собственный заземлитель в многоквартирном доме не делают. Защитный проводник должен приходить из ВРУ дома, где разделяется PEN. Если дом на TN-C, перевод на TN-C-S согласуют с управляющей компанией.
Работает ли УЗО без заземления?
Работает при утечке через тело человека в землю. С защитным проводником защита лучше, потому что УЗО отключит линию сразу при пробое изоляции на корпус. В трёхфазных четырёхпроводных цепях TN-C применять УЗО не допускается, п. 1.7.80 ПУЭ.
Что лучше для частного дома, TN-C-S или TT?
Зависит от состояния линии и требований сетевой организации. TN-C-S проще, если на линии есть надёжные повторные заземления. TT не зависит от состояния PEN линии, но требует УЗО и хорошего собственного заземлителя.
