Как выбрать автоматический выключатель

Ряд модульных автоматов ABB S201 C10 под общим УЗО на 100 мА в щите, над каждым подписан номер линии

Автоматический выключатель подбирают под кабель линии, а не под прибор. Его номинал должен быть не меньше расчётного тока нагрузки и не больше длительно допустимого тока кабеля. Характеристику выбирают по пусковым токам. B и C ставят на освещение и розетки, C и D на двигатели и оборудование с большим пусковым током. Отключающая способность (4,5, 6 или 10 кА) должна быть не ниже тока короткого замыкания в месте установки.

В этой статье
  1. Что делает автомат
  2. Шаг 1. Посчитайте ток нагрузки
  3. Шаг 2. Выберите номинал по кабелю
  4. Какой автомат на медный кабель 2,5 мм², 220 В
  5. Шаг 3. Выберите характеристику B, C или D
  6. Шаг 4. Проверьте отключающую способность
  7. Шаг 5. Выберите число полюсов
  8. Частые ошибки
  9. Частые вопросы

Что делает автомат

Автомат защищает проводку от перегрева и пожара. Внутри у него два расцепителя, и каждый отвечает за свою аварию.

Тепловой расцепитель срабатывает при перегрузке. Это биметаллическая пластина: ток нагревает её, она изгибается и толкает механизм отключения. Чем сильнее перегрузка, тем быстрее изгиб, поэтому небольшую перегрузку автомат отключает через минуты, а большую через секунды.

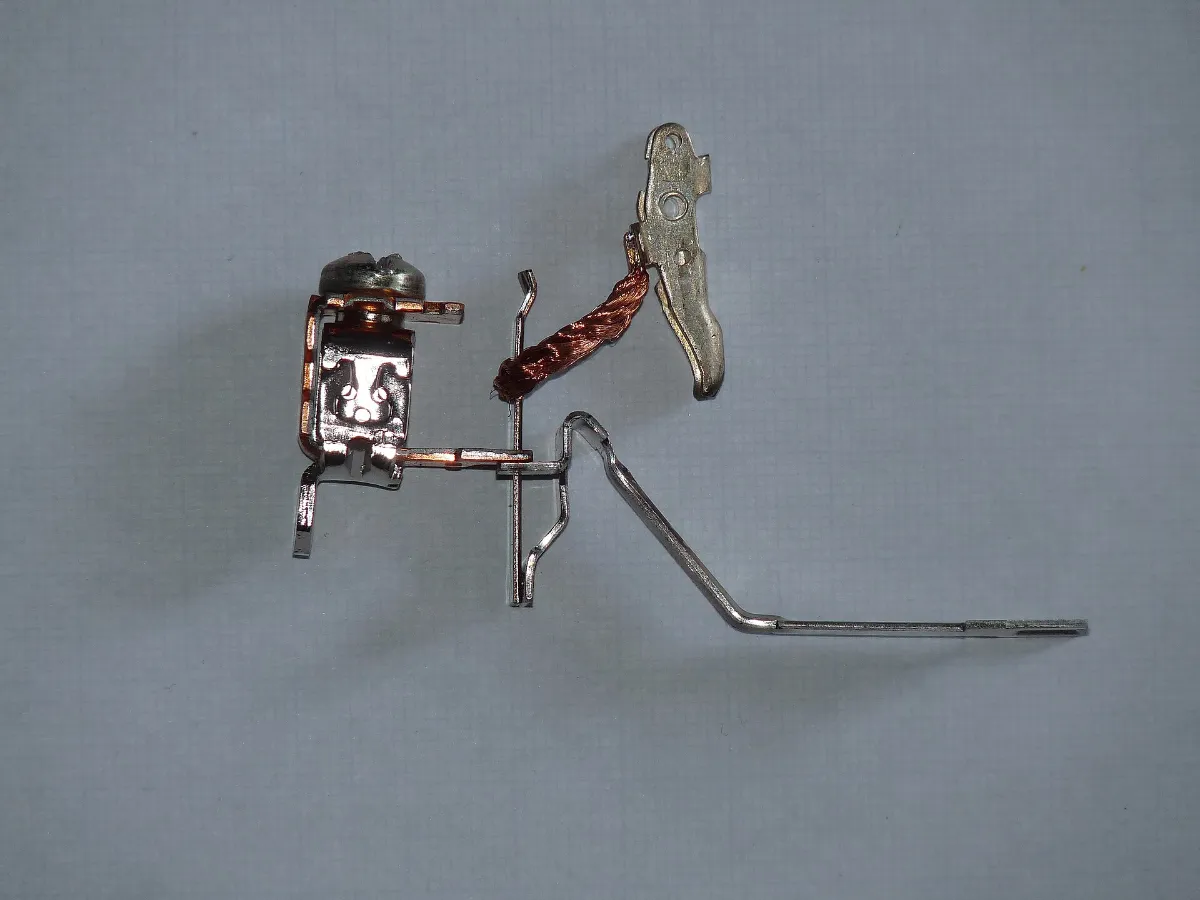

Биметаллическая пластина теплового расцепителя, извлечённая из автоматического выключателя

Электромагнитный расцепитель срабатывает при коротком замыкании. Ток КЗ проходит через катушку, она мгновенно втягивает сердечник, и контакты размыкаются за сотые доли секунды.

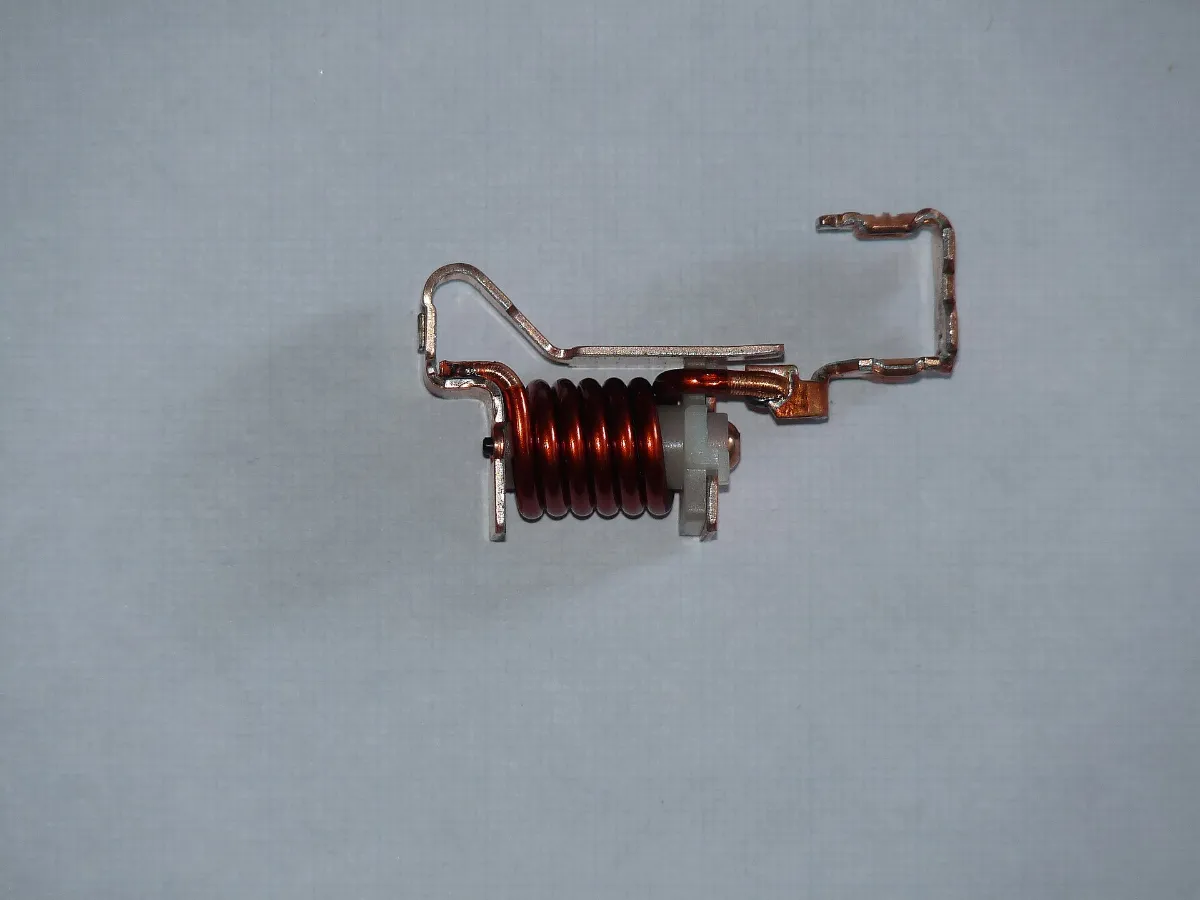

Катушка электромагнитного расцепителя, извлечённая из автоматического выключателя

Человека от поражения током автомат не защищает. Ток через тело в десятки миллиампер для него ничтожен, эту задачу решают УЗО и дифавтоматы.

Бытовые автоматы проверяют по ГОСТ IEC 60898-1-2020. При токе в 1,13 номинала автомат не должен отключаться в течение часа. При 1,45 номинала он обязан отключиться, но и на это у него есть до часа. Поэтому брать номинал «с запасом» нельзя.

Шаг 1. Посчитайте ток нагрузки

Мощность приборов переводят в ток по формулам для однофазной сети 230 В и трёхфазной 400 В.

Однофазная сеть:  I = P / (U × cos φ),  U = 230 В
Трёхфазная сеть:  I = P / (√3 × U × cos φ),  U = 400 В
P — мощность в ваттах. Коэффициент мощности cos φ у нагревателей и ламп накаливания близок к 1, у двигателей обычно равен 0,8–0,9.
  • Духовой шкаф 3,5 кВт потребляет 3500 / 230 ≈ 15,2 А.
  • Варочная панель 7 кВт в однофазном подключении потребляет 7000 / 230 ≈ 30,4 А.
  • Трёхфазный электрокотёл 12 кВт потребляет 12 000 / (1,73 × 400) ≈ 17,3 А на фазу.

Нагрузку розеточной группы заранее не знает никто. В розетку включат и зарядку телефона, и обогреватель. Поэтому розетки считают от кабеля и самой розетки, а бытовые розетки рассчитаны на 16 А. Автомат и кабель для конкретных приборов, от чайника до варочной панели, собраны в таблице статьи «Какой автомат ставить на розетку». Ток любого прибора по его мощности покажет калькулятор тока.

Шаг 2. Выберите номинал по кабелю

Расчётный ток нагрузки должен быть не больше номинала автомата, а номинал автомата не больше длительно допустимого тока кабеля. Допустимый ток кабеля берут из таблиц главы 1.3 ПУЭ с учётом способа прокладки, например из табл. 1.3.6 ПУЭ для медных кабелей. Пункт 3.1.4 ПУЭ требует выбирать уставки автоматов по возможности наименьшими по расчётному току участка сети. Оба условия проверяет калькулятор автомата по мощности.

Посмотрим, почему нельзя поставить автомат побольше. Возьмём медный кабель 2,5 мм² и автомат 25 А. При токе 1,45 × 25 ≈ 36 А тепловой расцепитель вправе не отключаться до часа. Кабель рассчитан примерно на 27 А, и весь этот час его изоляция в стене перегревается.

Типичные пары медного кабеля и автомата для однофазной групповой линии
  • 1,5 мм²

    10 АОсвещение

  • 2,5 мм²

    16 АРозетки, стиральная и посудомоечная машина

  • 4 мм²

    20–25 АДуховой шкаф, мощный водонагреватель

  • 6 мм²

    32 АВарочная панель в однофазном подключении

  • 10 мм²

    40–50 АВвод в квартиру или дом

Значения даны с запасом для кабеля в стене или трубе при длине линии в пределах квартиры. Длинные линии дополнительно проверяют по потерям напряжения, подробнее в статье о расчёте сечения кабеля.

Проверьте, как вы в этом разбираетесь: в тесте для электрика 5 вопросов про автоматы и УЗО, всего 20 за 10 минут. Пройти тест

Какой автомат на медный кабель 2,5 мм², 220 В

Предел задаёт допустимый ток кабеля: номинал автомата не больше его по п. 3.1.11 ПУЭ. Для однофазной линии считают две рабочие жилы, фазу и ноль: защитный проводник PE током нагрузки не нагружен.

Медь 2,5 мм², однофазная линия 230 В
  • Допустимый ток по ПУЭ

    Кабель ВВГ открыто, в коробе, на лотке
    27 А, табл. 1.3.6 ПУЭ
    Кабель в стене или трубе
    25 А, табл. 1.3.4 ПУЭ
    Два одножильных провода в трубе
    27 А, табл. 1.3.4 ПУЭ
    Кабель в земле
    44 А, табл. 1.3.6 ПУЭ
  • Наибольший автомат

    Кабель ВВГ открыто, в коробе, на лотке
    25 А
    Кабель в стене или трубе
    25 А
    Два одножильных провода в трубе
    25 А
    Кабель в земле
    40 А
  • Что ставят на практике

    Кабель ВВГ открыто, в коробе, на лотке
    16 А на розетки, до 25 А на отдельную линию
    Кабель в стене или трубе
    16 А на розетки, 20 А на отдельную линию
    Два одножильных провода в трубе
    16 А на розетки, 20 А на отдельную линию
    Кабель в земле
    Ограничивают потери напряжения и розетки на конце

Допустимый ток дан для +25 °C в воздухе и +15 °C в земле. В жарком помещении, в пучке с другими кабелями и в утеплителе он меньше, поэтому для скрытой проводки в стене берут номинал с запасом. Поправку на температуру учитывает калькулятор автомата.

Если на линии обычные розетки, автомат 16 А: розетка рассчитана на 16 А, и больший номинал её не защищает. Для остальных сечений ответ по тому же правилу: 1,5 мм² держит автомат до 16 А, 4 мм² в стене до 32 А, 6 мм² в стене до 40 А. Автомат для конкретного прибора разобран в статье «Какой автомат ставить на розетку».

Шаг 3. Выберите характеристику B, C или D

Буква перед номиналом, например C16 или B10, обозначает времятоковую характеристику. Она показывает, при каком кратном токе срабатывает электромагнитный расцепитель.

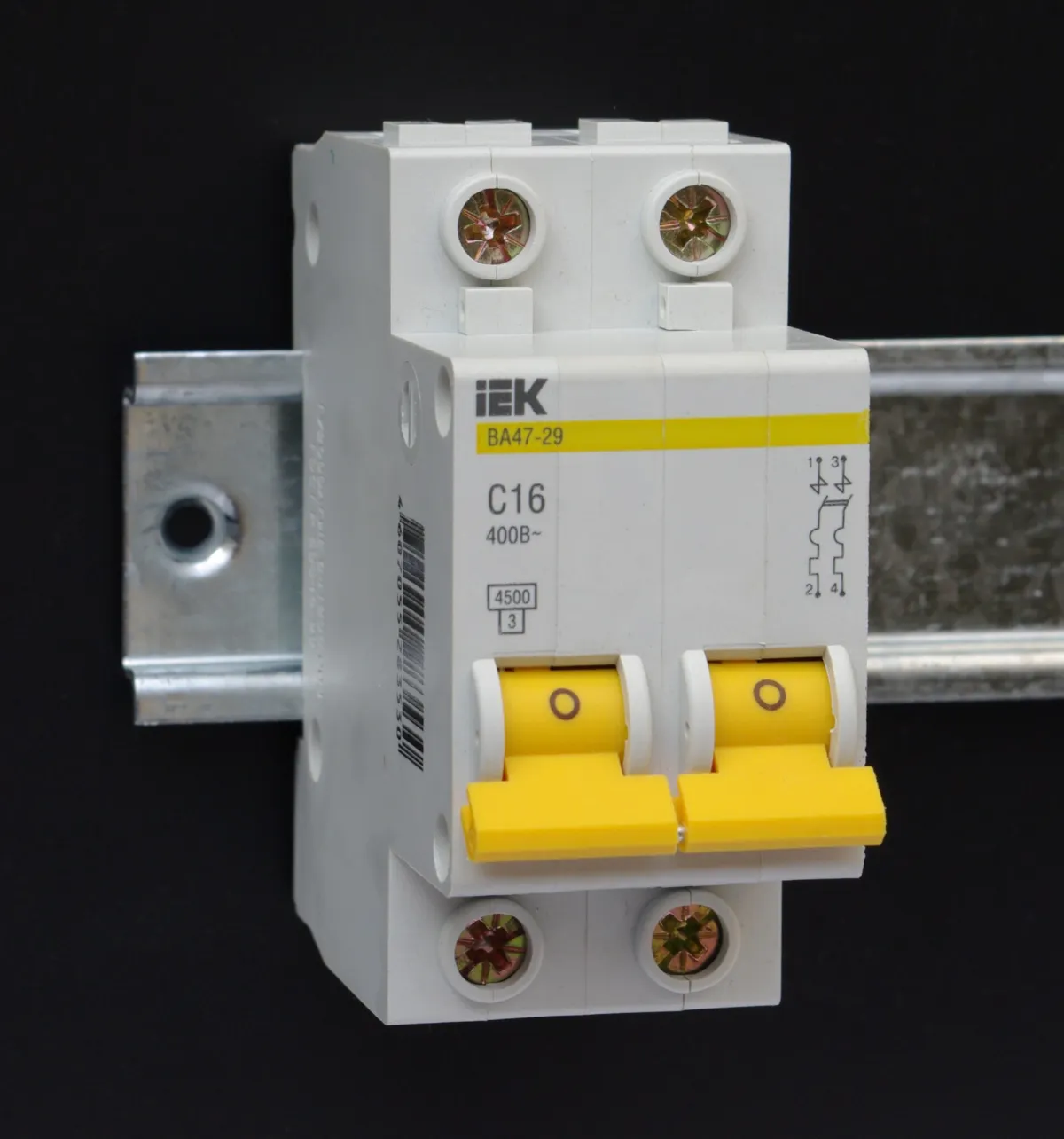

Двухполюсный автоматический выключатель IEK ВА47-29 C16 на DIN-рейке
Зоны мгновенного срабатывания по ГОСТ IEC 60898-1-2020
  • B

    от 3 до 5 номиналовОсвещение, розетки, длинные линии с небольшим током короткого замыкания

  • C

    от 5 до 10 номиналовКвартиры и дома в целом, бытовая техника, светодиодные светильники с драйверами

  • D

    от 10 до 20 номиналовДвигатели, компрессоры, сварочные трансформаторы и другие потребители с большим пусковым током

Асинхронный двигатель при пуске берёт ток в 5–7 раз больше номинального. Автомат B на такой линии отключался бы при каждом пуске, поэтому для двигателей берут C или D.

Запас по характеристике тоже имеет цену. Автомат C16 гарантированно отключает короткое замыкание мгновенно, только если ток КЗ в конце линии не меньше 10 × 16 = 160 А. Автомату B16 хватит 80 А. На длинной линии в гараж или баню сопротивление кабеля велико, ток КЗ получается маленьким, и автомат C может отключать замыкание слишком долго. Пункт 1.7.79 ПУЭ требует отключить повреждение в сети 220 В не дольше чем за 0,4 с. Поэтому на длинных линиях автомат B часто надёжнее.

Шаг 4. Проверьте отключающую способность

Число в прямоугольнике на корпусе (4500, 6000 или 10 000) показывает наибольший ток короткого замыкания в амперах, который автомат отключит и останется исправным. Если реальный ток КЗ больше, контакты могут привариться, а корпус разрушиться.

Ток КЗ зависит от мощности трансформатора и расстояния до него. В квартирах и частных домах обычно хватает 4,5–6 кА. Рядом с трансформаторной подстанцией и в промышленных щитах ставят 10 кА и выше. Точное значение дают расчёт или измерение сопротивления петли «фаза-ноль» в точке установки.

Шаг 5. Выберите число полюсов

Однополюсный автомат (1P) разрывает только фазу. Это обычный выбор для групповых линий 230 В. Двухполюсный (2P) разрывает фазу и ноль, его часто ставят вводным в однофазном щите. Трёхполюсный (3P) защищает трёхфазные двигатели, котлы и вводы трёхфазных щитов. Четырёхполюсный (4P) отключает ещё и ноль там, где этого требует проект.

Защитный проводник PE через автомат не пропускают. Пункт 1.7.145 ПУЭ запрещает включать коммутационные аппараты в цепь PE и PEN, кроме оговорённых в нём случаев.

При аварии на одной линии должен отключаться только её автомат, а вводной оставаться включённым. Это называют селективностью. Для неё вводной автомат ставят большего номинала, чем групповые. Большой ток КЗ может отключить оба аппарата даже при разнице номиналов, поэтому полную селективность подтверждают только таблицы производителя.

Частые ошибки

  • Номинал выбран по мощности прибора, а не по кабелю: 25 А на линии 2,5 мм² с розетками.
  • На обычные розетки поставлена характеристика D, «чтобы не выбивало», и длинная линия осталась без быстрой защиты от КЗ.
  • Вводной автомат того же номинала, что и групповые. При перегрузке может отключиться вся квартира.
  • Однополюсный автомат поставлен в разрыв нулевого проводника вместо фазы.
  • Отключающую способность не проверили для щита рядом с трансформаторной подстанцией.

Частые вопросы

Какой автомат ставить на розетки?

Для розеточной группы с медным кабелем 2,5 мм² ставят автомат 16 А с характеристикой B или C. Номинал 16 А защищает и кабель, и саму розетку. Дополнительно розеточные группы защищают УЗО или дифавтоматом на ток утечки не более 30 мА, этого требует п. 7.1.79 ПУЭ. Таблица по приборам: какой автомат ставить на розетку.

Какой автомат нужен на варочную панель 7 кВт?

В однофазном подключении ток составит около 30,4 А. Нужен медный кабель 6 мм² и автомат 32 А. Если панель подключают к двум или трём фазам, ток на фазу меньше. Схемы, cos φ и УЗО разобраны в статье «Как подключить индукционную варочную панель».

Можно ли поставить автомат 25 А на кабель 2,5 мм²?

По табл. 1.3.6 ПУЭ медный кабель 2,5 мм² в воздухе выдерживает около 27 А. Для отдельной линии без розеток при открытой прокладке это иногда допускают. Для розеточной группы и скрытой прокладки берут 16 А, потому что розетка рассчитана на 16 А, а кабель в стене охлаждается хуже.

Чем автомат B отличается от C?

Порогом мгновенного отключения. B отключается мгновенно при токе от 3 до 5 номиналов, C при токе от 5 до 10. B надёжнее на длинных линиях, C спокойнее переносит пусковые токи техники.
