Как найти обрыв провода мультиметром

Признаки обрыва

• Прибор или светильник не работает, автомат включён и не выбивает.
• Не работает часть розеток группы, обычно все после определённой точки.
• Индикатор показывает фазу на обоих гнёздах розетки: оборван ноль.
• Свет пропадает и появляется, если постучать по стене или выключателю: контакт то есть, то нет.

Обрыв отличается от короткого замыкания тем, что автомат не срабатывает. Ток не растёт, он просто пропадает, потому что путь тока разорван.

Способ 1. Прозвонка обесточенной линии

1. Отключите автомат линии и проверьте отсутствие напряжения указателем на месте работ.
2. Отсоедините провод с двух концов: в щите или коробке и у розетки или светильника. Иначе мультиметр прозвонит цепь через подключённые приборы.
3. Если концы далеко друг от друга, на дальнем конце соедините перемычкой две жилы, например фазу и ноль.

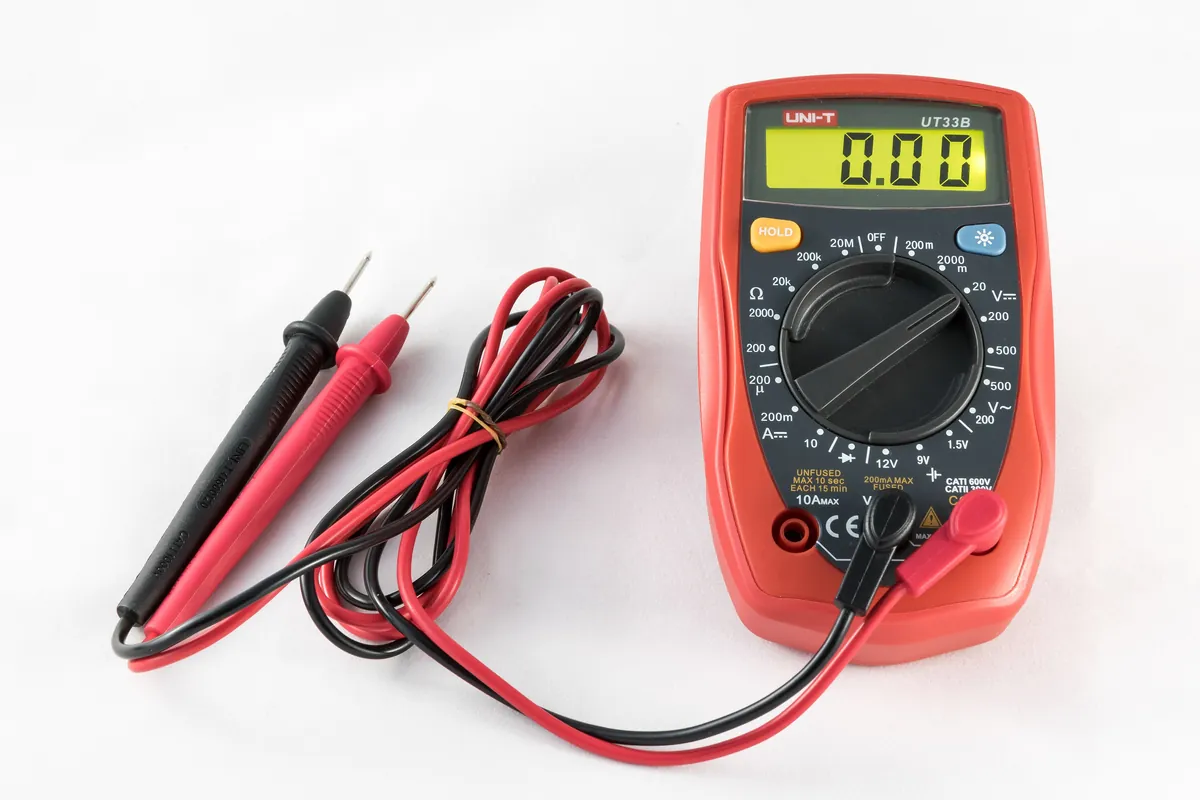

4. На ближнем конце измерьте сопротивление между этими жилами. Несколько десятых ома: обе жилы целы. Бесконечность (на экране 1 или OL): одна из них оборвана.
5. Переставьте перемычку на пары фаза–PE и ноль–PE. По тому, какие петли не звонятся, видно, какая жила оборвана.

Сопротивление целой медной жилы 2,5 мм² длиной 20 м около 0,14 Ом, петля из двух жил вдвое больше. Если петля показывает несколько ом, жила не оборвана, но где-то плохой контакт.

Проверьте, как вы в этом разбираетесь: тест для электрика, 20 вопросов от розетки до щита за 10 минут. Пройти тест

Способ 2. Поиск разрыва по напряжению

Когда линию нельзя разобрать, разрыв ищут под напряжением. Это работа электрика с допуском: прибор категории не ниже CAT III, щупы с защитными колпачками, одна рука.

Правило следует из второго закона Кирхгофа. В последовательной цепи напряжение сети делится между участками. Если цепь разорвана, тока нет, и на целых участках, проводах, контактах и даже на лампе напряжение не падает: U = I · R = 0. Всё напряжение сети приложено к месту разрыва.

Двигаясь по цепи, ищите две соседние точки: в одной напряжение есть, в следующей уже нет. Разрыв между ними. Измерение на разорванном контакте показывает полное напряжение, на исправном замкнутом контакте около нуля.

Фаза на обоих гнёздах розетки

Индикаторная отвёртка светится в обоих гнёздах, если оборван ноль, а в розетку включён прибор. Тока нет, на приборе напряжение не падает, и ноль за местом обрыва через прибор получает потенциал фазы. Вольтметр между гнёздами покажет 0 В, а каждое гнездо относительно PE около 230 В. Обрыв ищут на нулевой жиле: в коробке перед этой розеткой, на клемме предыдущей розетки шлейфа или на нулевой шине щита.

Где обрыв бывает чаще всего

• Скрутки в распаечных коробках, особенно медь с алюминием.
• Винтовые зажимы розеток и выключателей, где жила ослабла или перегорела.
• Место, где в стену сверлили или забивали гвоздь.
• Ввод провода в светильник и колодки люстры.
• Удлинители и шнуры приборов у вилки, где провод постоянно гнётся.

Если обрыв внутри стены, место уточняют искателем скрытой проводки: он реагирует на поле провода под напряжением, и сигнал пропадает после места разрыва фазной жилы.
