Почему греется и плавится розетка

Плохой контакт: нагрев при нормальном токе

Исправный контакт в розетке имеет сопротивление в тысячные доли ома. Со временем винт ослабевает от нагрева и остывания, медь окисляется, лепестки теряют упругость и касаются штыря вилки маленькой площадкой. Сопротивление контакта растёт в десятки раз, и вся мощность, которая на нём выделяется, уходит в тепло в объёме спичечной головки.

Нагрев ускоряет сам себя: горячий контакт окисляется быстрее, сопротивление растёт, тепла становится больше. Поэтому розетка, которая сегодня просто тёплая, через месяц может оплавиться.

Почему автомат не выбивает

Автомат защищает кабель от перегрузки и короткого замыкания и следит за током всей линии. Плохой контакт ток почти не меняет: лишние 0,05 Ом рядом с сопротивлением чайника около 25 Ом уменьшают ток на доли процента. Ток остаётся нормальным, автомат молчит, а контакт горит. От этого защищают только исправный монтаж и регулярная проверка, частично помогают датчики дугового пробоя (УЗДП).

Проверьте, как вы в этом разбираетесь: тест для электрика, 20 вопросов от розетки до щита за 10 минут. Пройти тест

Шлейф: через первую розетку идёт ток всех

Часто розетки соединяют шлейфом: кабель приходит в первую розетку, а от её клемм идёт перемычка ко второй, от второй к третьей. По первому закону Кирхгофа ток, пришедший в узел, равен сумме ушедших. Клеммы первой розетки и есть такой узел: через них проходит ток её собственной нагрузки и ток всех розеток дальше по шлейфу.

Поэтому в шлейфе обычно горит первая розетка, хотя в неё включён всего один прибор. Её клеммы и винты рассчитаны на ток 16 А, и транзитный ток держит их на пределе. Надёжнее делать ответвления: магистраль идёт через клеммник или гильзу в подрозетнике, а к розетке уходит короткий отвод. Тогда через контакты розетки проходит только её собственный ток.

Перегрузка через тройник и удлинитель

Обычная бытовая розетка рассчитана на 16 А, это около 3,5 кВт. Через тройник в неё легко включить чайник, обогреватель и утюг. Токи приборов складываются в вилке тройника и в контактах розетки: 9 + 7 + 9 = 25 А. Если линия защищена автоматом 25 А на кабеле 2,5 мм², автомат выдержит такой ток час и больше, а розетка и вилка будут греться за пределами своего номинала. Мощные приборы включают в отдельные розетки, лучше на разных группах, как в статье «Какой автомат ставить на розетку».

Признаки и что делать

• Вилка после работы прибора горячая, хотя шнур холодный.
• Запах горелого пластика возле розетки, потемнение у гнезда.
• Вилка входит свободно и болтается: лепестки ослабли.
• Прибор работает с перебоями, свет мигает при шевелении вилки.

1. Отключите автомат этой линии и проверьте отсутствие напряжения.
2. Снимите розетку и осмотрите жилы. Потемневшую, ломкую изоляцию и почерневшую медь отрезают до чистой жилы.

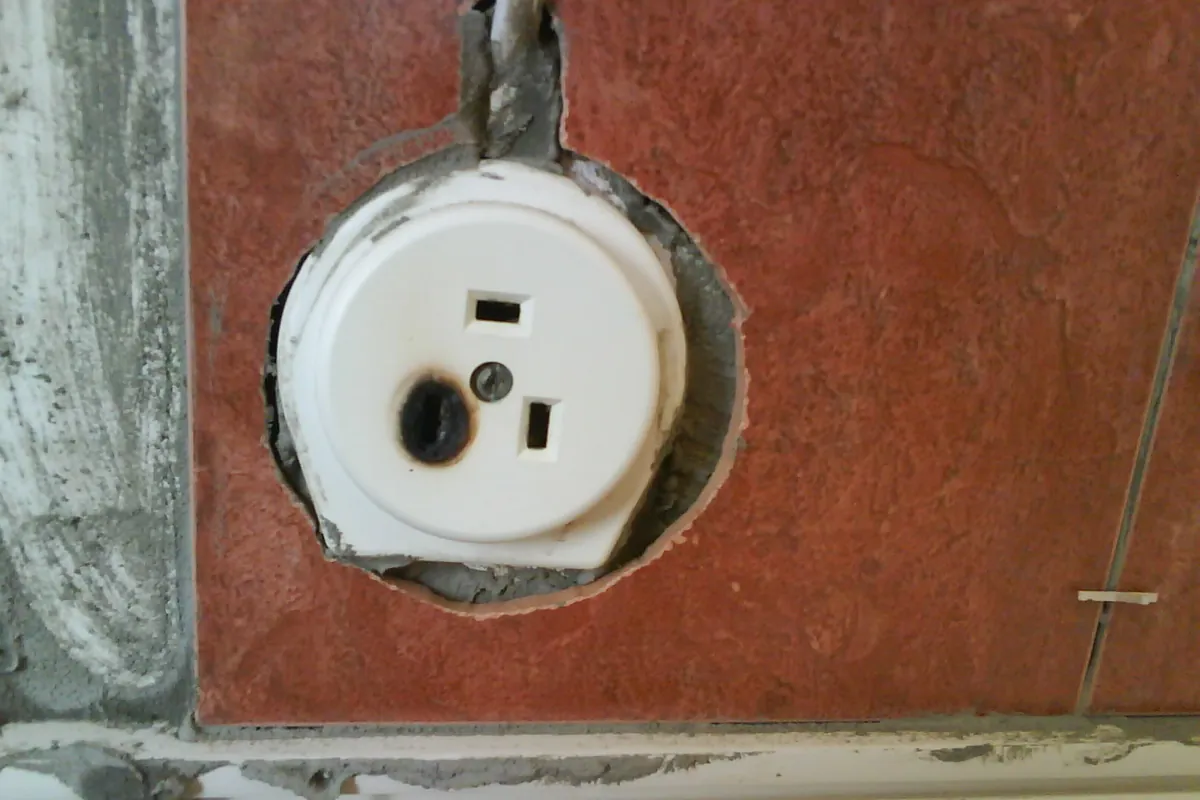

3. Оплавленную розетку меняют целиком: пластик потерял форму, лепестки отпущены нагревом, подтянуть их нельзя.
4. Алюминиевые жилы подключают через клеммники, рассчитанные на алюминий, или переходят на медь.
5. В шлейфе переделайте подключение на ответвление и проверьте остальные розетки цепочки.
6. Винты затягивают с моментом из паспорта розетки и через полгода проверяют ещё раз.

Найти греющийся контакт до того, как он оплавится, помогает пирометр или тепловизор: под нагрузкой проблемная розетка заметно теплее соседних. Работы в щите и розетках выполняет электрик при снятом напряжении.
