Почему светодиодная лампа мигает или светится при выключенном выключателе

Подсветка выключателя: самая частая причина

В выключателе с подсветкой рядом с контактами стоит маленький светодиод или неоновая лампочка с резистором на 100–200 кОм. Эта цепочка подключена параллельно контактам. Пока выключатель замкнут, она закорочена и не горит. Когда выключатель разомкнут, ток идёт через подсветку и дальше через лампу светильника: две нагрузки соединены последовательно.

I = U / (Rподсв + Rлампы) ≈ 230 / 200 000 ≈ 0,0012 А = 1,2 мА

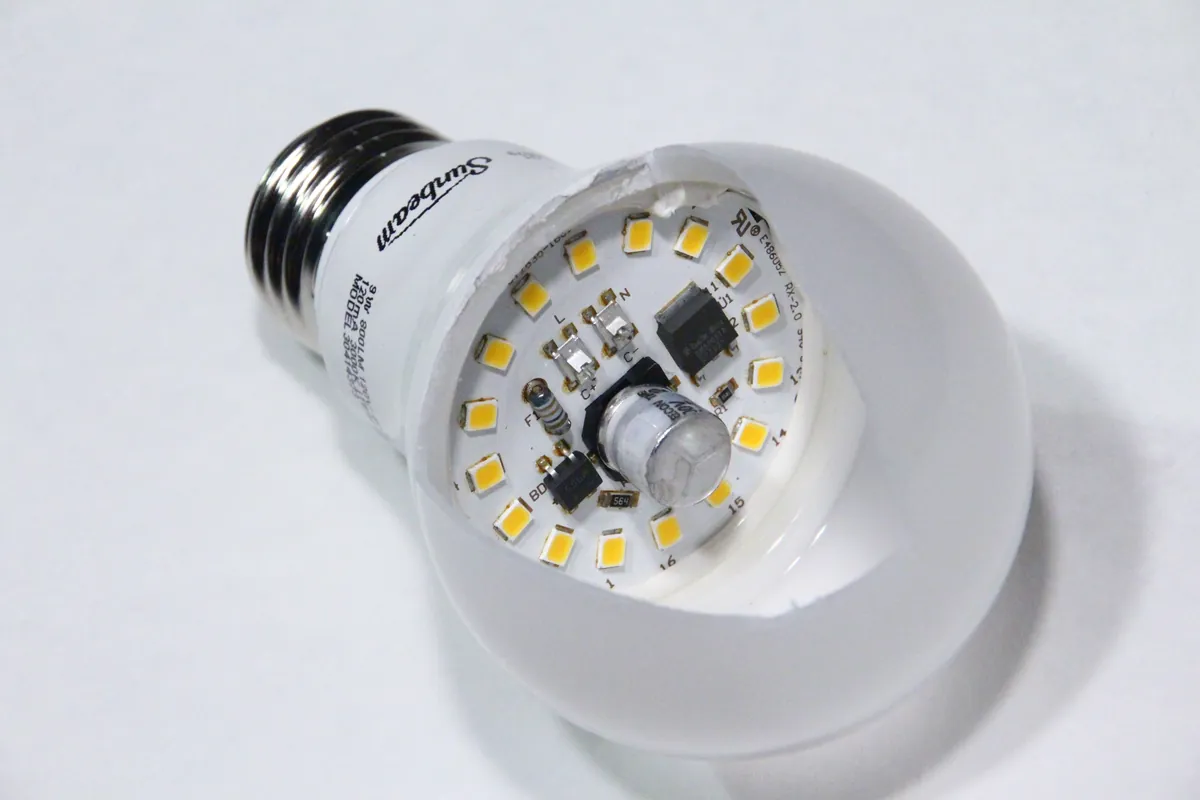

У лампы накаливания сопротивление холодной нити несколько десятков ом. По закону Ома на ней остаётся сотая доля вольта, и такой ток для неё ничего не значит. У светодиодной лампы на входе стоит драйвер с конденсатором. Ток в миллиампер понемногу заряжает конденсатор, напряжение на нём растёт до порога запуска, драйвер включается, светодиоды вспыхивают и разряжают конденсатор. Дальше всё повторяется: лампа мигает раз в несколько секунд или светится еле заметно.

Проверка на месте: замените на время светодиодную лампу лампой накаливания или включите в тот же светильник одну такую лампу вместе со светодиодными. Если мигание пропало, причина в токе через подсветку.

Выключатель разрывает ноль, а не фазу

По п. 6.6.28 ПУЭ однополюсный выключатель ставят в цепь фазного провода. Если монтажник перепутал провода в распаечной коробке, выключатель разрывает ноль, а фаза приходит на лампу постоянно. Провод от лампы до выключателя в выключенном положении находится под фазным потенциалом и через ёмкость кабеля связан с соседними жилами и с землёй. Этого хватает драйверу на слабое свечение.

Такая ошибка опасна и без мигания: при замене лампы на её контактах фаза, хотя свет выключен. Как её найти и исправить, разобрано в статье о фазе на патроне при выключенном свете.

Проверьте, как вы в этом разбираетесь: тест для электрика, 20 вопросов от розетки до щита за 10 минут. Пройти тест

Наводка в длинном кабеле

Жилы одного кабеля разделены тонкой изоляцией и работают как конденсатор. Переменный ток через эту ёмкость проходит, хотя и очень маленький. Когда провод к лампе идёт рядом с проводом под напряжением 20–30 метров, например к уличному светильнику или через проходные выключатели, наведённого тока хватает, чтобы лампа тлела. Чем длиннее совместная прокладка, тем заметнее эффект.

Как найти причину за пять минут

1. Посмотрите на выключатель. Есть подсветка: начните с неё.
2. Временно поставьте в светильник лампу накаливания. Мигание пропало: виноват ток через подсветку или наводка.
3. Проверьте, где выключатель разрывает цепь. При выключенном свете на контактах патрона или клеммах светильника не должно быть фазы. Если индикатор светится, выключатель стоит в нуле.
4. Если подсветки нет и выключатель в фазе, оцените длину кабеля от выключателя до светильника. Длинная совместная прокладка указывает на наводку.
5. Поставьте лампу другого производителя. Драйверы различаются порогом запуска, и одна лампа мигает там, где другая темна.

Проверку под напряжением и работы в коробках выполняет электрик с допуском. Перед разборкой выключателя или светильника отключите автомат освещения и убедитесь в отсутствии напряжения.

Что сделать

Шунт работает как обходной путь для маленького тока. Резистор 50–100 кОм мощностью 2 Вт ставят параллельно лампе в светильнике, и ток подсветки или наводки идёт в основном через него, а не через драйвер. Во включённом положении на резисторе выделяется около 1 Вт тепла, поэтому маломощный резистор не подойдёт. Продаются и готовые блоки-компенсаторы для светодиодных ламп. Шунт лечит симптом, поэтому сначала стоит убрать причину: подсветку или выключатель в нуле.

Почему это работает именно так

Это задача на последовательное соединение. Напряжение сети делится между подсветкой и лампой пропорционально их сопротивлениям, а ток в обоих элементах одинаковый. Сопротивление подсветки в тысячи раз больше, чем у лампы накаливания, поэтому почти всё напряжение остаётся на подсветке. Светодиодная лампа с драйвером ведёт себя иначе: её вход почти не проводит, пока не зарядится конденсатор, и напряжение на ней поднимается до порога вспышки. Делитель напряжения и одинаковый ток в последовательной цепи разбирают в уроке «Законы Кирхгофа».
