Виды кабелей и проводов и как читать их маркировку

Разделанный трёхжильный кабель 3×2,5 мм² в белой оболочке: жилы синего, коричневого и жёлто-зелёного цвета

Кабельную продукцию делят на кабели, провода и шнуры. Для стационарной проводки в квартире обычно берут медный ВВГнг(А)-LS или NYM, для подключения приборов и удлинителей гибкий ПВС, для временного питания инструмента и передвижного оборудования КГ, для ввода от опоры СИП, для прокладки в земле бронированный ВБбШв. Маркировка на оболочке сообщает материал жил, изоляцию, пожарные свойства и назначение кабеля.

В этой статье
  1. Кабель, провод и шнур
  2. Как читать маркировку
  3. Основные марки и где их применяют
  4. Цвета жил
  5. Как выбрать кабель под задачу
  6. Частые вопросы

Кабель, провод и шнур

Кабель состоит из одной или нескольких изолированных жил в общей защитной оболочке. Поверх оболочки бывает броня из стальных лент или проволоки, как у ВБбШв. Провод проще: одна жила или несколько, иногда в лёгкой оболочке, как у ПуВ и СИП. Шнуром называют гибкие изолированные жилы небольшого сечения для подключения бытовых приборов, например ШВВП.

В быту эти слова смешивают, а часть марок исторически называют иначе. ПВС формально провод, хотя по устройству похож на гибкий кабель. На выбор это не влияет, важнее назначение, которое указал производитель.

Как читать маркировку

Российская маркировка читается слева направо. Сначала материал жилы, изоляция, оболочка и защитные покровы, затем пожарные свойства, число и сечение жил и напряжение. Разберём типичную запись.

ВВГнг(А)-LS 3×2,5ок(N,PE)-0,66
Кабель с медными жилами в ПВХ изоляции и оболочке, не распространяющий горение, три круглые однопроволочные жилы по 2,5 мм² на напряжение до 0,66 кВ. Каждую часть записи расшифровывает таблица ниже.

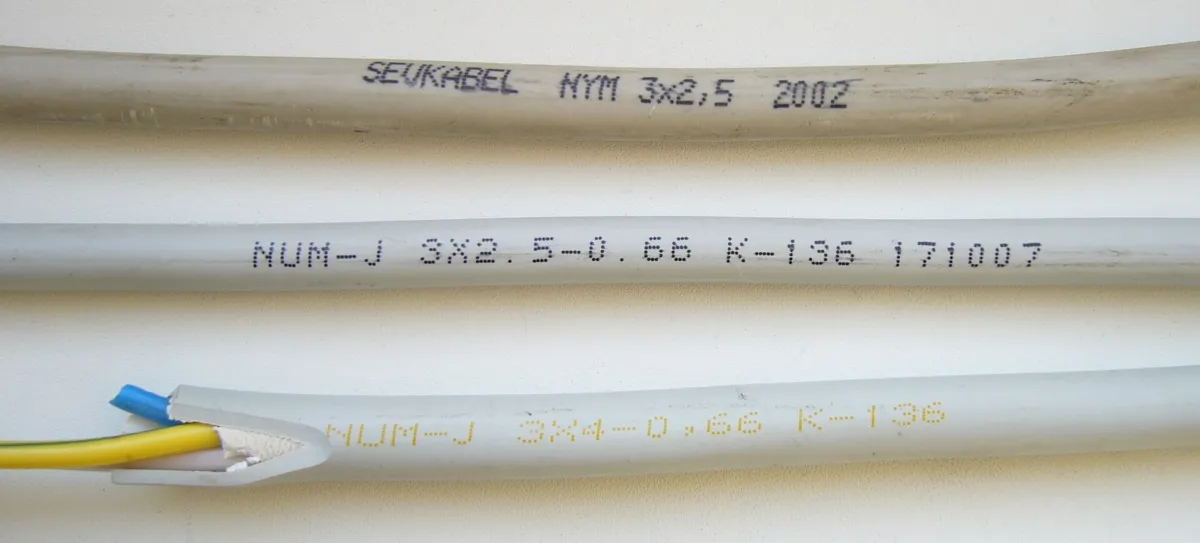

Маркировка на оболочках трёх кабелей: NYM 3×2,5 и два кабеля NUM-J
Основные буквы в маркировке
  • А в начале

    Алюминиевые жилы. Если буквы нет, жилы медные

  • В

    Поливинилхлорид (ПВХ) в изоляции или оболочке

  • П, Пв

    Полиэтилен, сшитый полиэтилен

  • Р

    Резина

  • Б

    Броня из стальных лент

  • Шв

    Защитный шланг из ПВХ поверх брони

  • Г

    У кабелей нет защитного покрова, у проводов означает «гибкий»

  • К в начале

    Контрольный кабель для цепей управления

  • -П в конце

    Плоский кабель

  • нг(А), LS, HF, FRLS

    Не распространяет горение, малое дымовыделение, без галогенов, огнестойкий

  • ок, ож, мк

    Жила круглая однопроволочная, однопроволочная секторная, многопроволочная круглая

  • 3×2,5

    Три жилы сечением 2,5 мм²

  • (N,PE)

    Среди жил есть нулевая рабочая и защитная

  • 0,66

    Номинальное напряжение в киловольтах

Классификацию кабелей по пожарной опасности устанавливает ГОСТ 31565-2012.

Проверьте, как вы в этом разбираетесь: тест для электрика, 20 вопросов от розетки до щита за 10 минут. Пройти тест

Основные марки и где их применяют

Кабели и провода, которые электрик встречает чаще всего
  • ВВГ, ВВГнг(А)-LS

    Медные жилы, изоляция и оболочка из ПВХСтационарная проводка в квартирах, домах и офисах. Исполнение нг(А)-LS для зданий с людьми

  • АВВГ

    То же с алюминиевыми жиламиПитающие линии и вводы большого сечения

  • NYM

    Медные жилы, ПВХ изоляция, промежуточный слой-заполнитель, ПВХ оболочка, всегда круглыйСтационарная проводка. Удобен для ввода в щиты и коробки с уплотнением

  • ПВС

    Гибкие многопроволочные медные жилы, ПВХ изоляция и оболочкаУдлинители, подключение бытовых приборов. Для скрытой стационарной проводки не предназначен

  • ШВВП

    Плоский шнур с гибкими жилами 0,5–0,75 мм²Светильники и маломощные приборы

  • КГ

    Гибкие медные жилы в резиновой изоляции и оболочкеСварочные аппараты, генераторы, передвижные механизмы, временное питание на стройке

  • СИП-2

    Алюминиевые жилы в светостойком сшитом полиэтилене, изолированная несущая нулевая жилаМагистрали воздушных линий 0,4 кВ

  • СИП-4

    То же без несущей жилыОтветвления от опоры и вводы в дом

  • ВБбШв

    Медные жилы, броня из двух стальных лент, шланг из ПВХПрокладка в земле, в траншее

  • ПуВ (ПВ1)

    Одна однопроволочная медная жила в ПВХПрокладка в трубах, монтаж внутри щитов

  • ПуГВ (ПВ3)

    Одна гибкая многопроволочная медная жила в ПВХМонтаж щитов, концы опрессовывают наконечниками

  • КВВГ

    Контрольный кабель, медные жилы 0,75–6 мм²Цепи управления, сигнализации и измерения

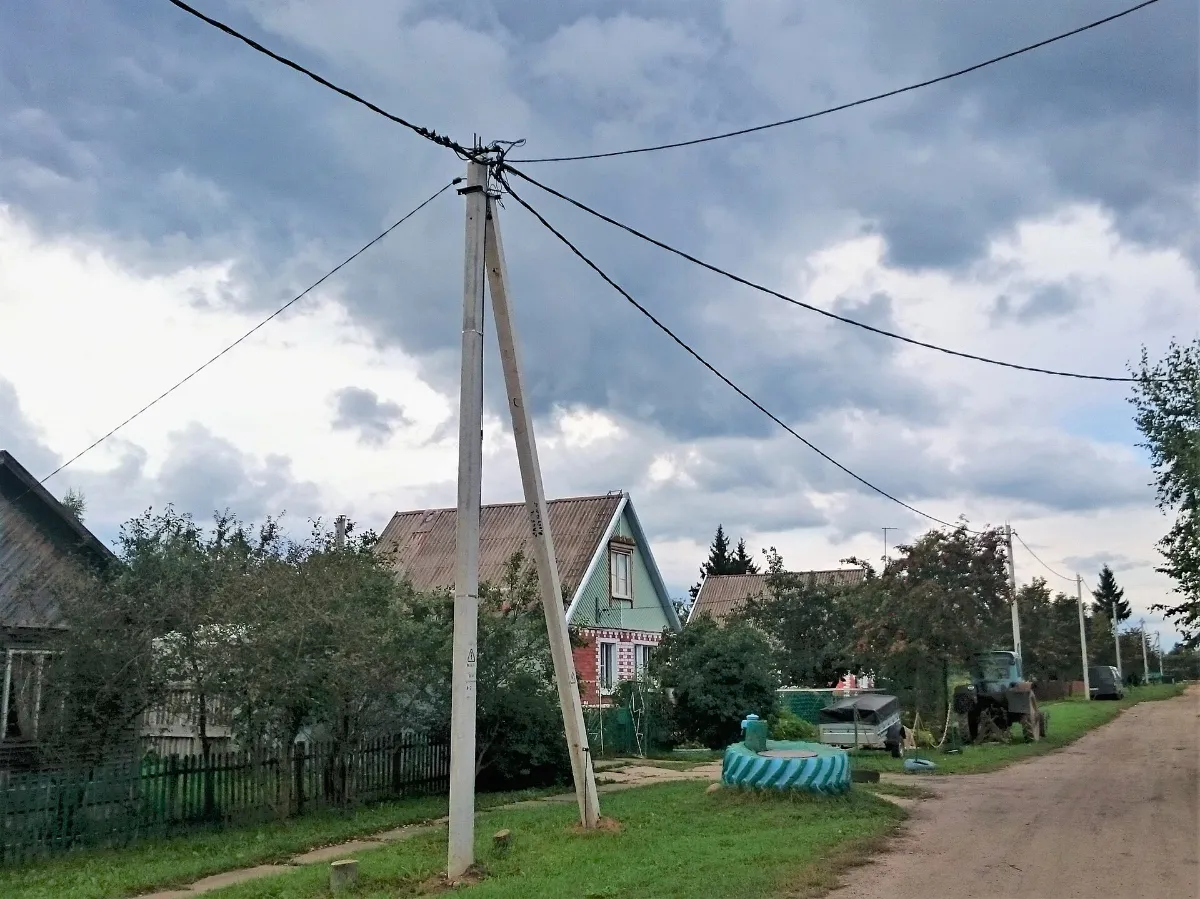

Самонесущий изолированный провод на деревянной опоре в деревне Ярославской области

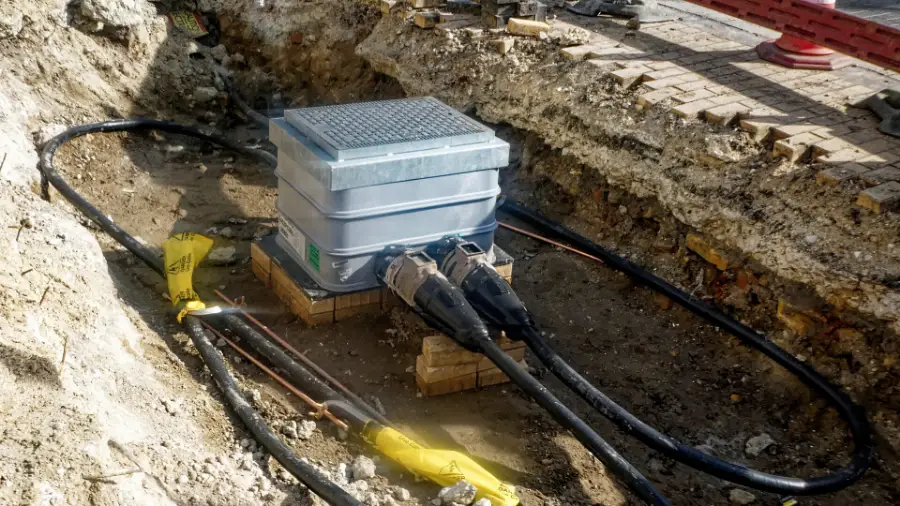

Бронированные кабели в траншее у соединительной коробки

Цвета жил

Цвет помогает не перепутать проводники при монтаже. Пункт 1.1.29 ПУЭ требует обозначать защитный проводник PE чередующимися жёлтыми и зелёными полосами, а нулевой рабочий N голубым цветом. Совмещённый PEN делают голубым по всей длине с жёлто-зелёными метками на концах. Фазные жилы обычно коричневые, чёрные и серые, такой порядок принят в ГОСТ 33542-2015.

Цвет изоляции не гарантирует назначение жилы в чужом монтаже. Перед работой электрик проверяет отсутствие напряжения прибором, а не по цвету.

Как выбрать кабель под задачу

  1. Определите место прокладки: внутри здания, на улице, в земле или в подвижном оборудовании.
  2. Выберите материал жил. В зданиях применяют медь, это требование п. 7.1.34 ПУЭ.
  3. Учтите пожарные требования. Для жилья и общественных зданий берут исполнение не ниже нг(А)-LS, для систем противопожарной защиты огнестойкие FRLS или FRHF.
  4. Посчитайте сечение по току и длине линии, например в калькуляторе сечения кабеля. Марку под место прокладки поможет выбрать подбор марки кабеля.
  5. Проверьте число жил. Однофазной линии нужны три жилы (L, N, PE), трёхфазной пять (L1, L2, L3, N, PE).
  6. Прочитайте маркировку на оболочке: производитель, марка, стандарт и год выпуска.

Сомнительный кабель выдаёт себя несколькими признаками. Он выпущен по ТУ вместо ГОСТ 31996-2012 без понятных характеристик, жила тоньше расчётного диаметра, изоляция рвётся ногтем, а маркировка стирается пальцем. Реальное сечение проверяют по диаметру или сопротивлению жилы, как описано в статье о расчёте сечения.

Частые вопросы

Что лучше для проводки, ВВГнг(А)-LS или NYM?

Оба кабеля медные и подходят для стационарной проводки. NYM всегда круглый и благодаря промежуточному слою хорошо уплотняется во вводах щитов и коробок. ВВГ бывает плоским (ВВГ-П), его удобнее укладывать в неглубокую штробу. Выбирают по требованиям проекта к пожарной безопасности и по качеству конкретного производителя.

Можно ли проложить ПВС в стене?

Не стоит. ПВС сделан для подвижных подключений, то есть удлинителей и шнуров приборов. Для стационарной скрытой проводки применяют ВВГнг(А)-LS, NYM и другие кабели, которые производитель предназначил для такой прокладки.

Чем СИП-2 отличается от СИП-4?

У СИП-2 есть изолированная несущая нулевая жила. На ней держится провод, поэтому его используют для магистралей воздушных линий. У СИП-4 несущей жилы нет, все жилы одинаковые, и его применяют для ответвлений от опоры и ввода в дом.

Какой кабель класть в землю?

Бронированный: ВБбШв с медными жилами или АВБбШв с алюминиевыми. Броня защищает от механических повреждений. Небронированный кабель в земле прокладывают в защитной трубе.
