Какой кабель выбрать: подбор марки по месту прокладки

Подбор марки кабеля по месту прокладки: ВВГнг(А)-LS, NYM, ПВС, КГ, СИП, ВБбШв, АВВГ, ПуГВ и огнестойкие FRLS. Фото, расшифровка, где можно и где нельзя прокладывать.

Где будет кабель

В стене и под штукатуркой кабель кладут прямыми линиями, вертикально и горизонтально, чтобы потом не задеть его сверлом. Сечение считают по столбцу «в трубе»: в штробе кабель охлаждается хуже, чем в воздухе.

Подходит

ВВГнг(А)-LS

Силовой кабель с медными жилами

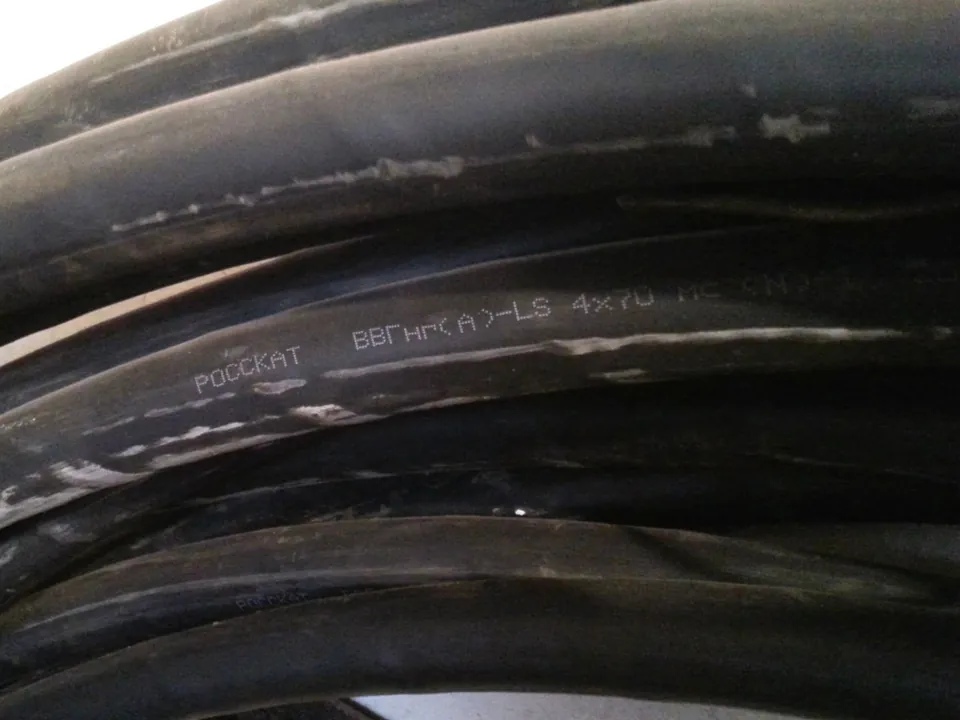

Бухта чёрного кабеля ВВГнг(А)-LS 4×70 с маркировкой на оболочке
Кабель ВВГнг(А)-LS 4×70. Марку, число жил и сечение печатают на оболочке по всей длине.Фото: Georg Pik, Wikimedia Commons, CC0

В: изоляция жил из ПВХ. В: оболочка из ПВХ. Г: голый, без брони. нг(А): не распространяет горение при прокладке пучком, категория А. LS: мало дыма и едких газов при горении.

Где применяют

  • Стационарная проводка в квартирах, домах, офисах и на производстве
  • Скрыто в стене, под штукатуркой, в трубе и гофре
  • Открыто по стене, в коробах и лотках, в том числе пучком

Где нельзя

  • В земле без трубы: брони нет, кабель повредит грунт и лопата
  • Под прямым солнцем без трубы или короба: ПВХ трескается от ультрафиолета
  • Для переносных приборов и удлинителей: однопроволочная жила ломается от изгибов
Жилы
медь, 1–5 жил, от 1,5 мм²
Работа
от −50 до +50 °C, жила до +70 °C
Монтаж без подогрева
не ниже −15 °C
Напряжение
0,66 или 1 кВ
Стандарт
ГОСТ 31996-2012
Посчитать сечение для ВВГнг(А)-LS

Ещё подходит

Калькулятор справочный. Проект электроустановки и работы под напряжением выполняет электрик с допуском.

Марку кабеля выбирают по месту прокладки. Для проводки в квартире и доме берут медный ВВГнг(А)-LS или NYM, в земле бронированный ВБбШв, от опоры к дому СИП-4, для удлинителя ПВС, на стройке и на морозе КГ, для пожарной сигнализации и аварийного света огнестойкий кабель FRLS. Сечение после этого считают в калькуляторе сечения кабеля.

Марки кабелей и где их применяют

Основные марки кабелей и проводов до 1 кВ
МаркаГде применяютГде нельзя
ВВГнг(А)-LSСтационарная проводка в квартирах, домах, офисах и на производстве; Скрыто в стене, под штукатуркой, в трубе и гофре; Открыто по стене, в коробах и лотках, в том числе пучкомВ земле без трубы; Под прямым солнцем без трубы или короба; Для переносных приборов и удлинителей
NYMПроводка внутри зданий в сухих и влажных помещениях; Скрыто в стене и под штукатуркой, открыто на скобах; В трубах и коробахВ земле и под солнцем без защиты; Пучком в лотке, если на оболочке нет индекса нг(А); На морозе
ВВГнг(А)-FRLS и другие FRLSПожарная сигнализация и оповещение о пожаре; Аварийное освещение и световые указатели выхода; Дымоудаление, пожарные насосы, лифты для пожарныхРозетки и обычный свет; В земле без трубы, как и обычный ВВГ
ПВСУдлинители и переноски; Подключение бытовых приборов, электроинструмента и садовой техникиСтационарная проводка в стене; Мороз ниже −25 °C
КГВременное питание на стройке и подключение строительных щитов; Генераторы, сварочные аппараты, насосы и передвижные механизмы; Удлинители для улицы и работы на морозеСтационарная проводка в здании; В земле без трубы на постоянной основе
СИП-2 и СИП-4Воздушные линии 0,4 кВ на опорах; Ответвление от опоры к дому по воздуху; Прокладка по фасаду до вводного щитаВнутри здания; В земле
ВБбШв и АВБбШвВ земле в траншее: ввод в дом, питание бани, гаража, освещения участка; На эстакадах и в кабельных сооруженияхТам, где кабель тянут вдоль; Внутри квартиры
АВВГВводы в здание и питающие линии сечением от 16 мм²; Распределительные сети на производствеГрупповые линии к розеткам и свету в домах; Прямое соединение с медью
ПуГВ и ПуВСборка щитов: перемычки и подключение автоматов, гибкий ПуГВ с наконечниками; Одножильные провода в трубах и коробах; Защитные проводники и уравнивание потенциалов, жёлто-зелёный проводОткрыто по стенам без трубы и короба; В земле

Как выбрать кабель

  1. Место прокладки: в стене, открыто, в лотке, в земле, по воздуху, переносной. От него зависит, нужна ли броня, гибкость и стойкость к солнцу.
  2. Пожарная безопасность. В зданиях берут кабель с индексом нг(А): он не разносит огонь по пучку. LS означает мало дыма, HF отсутствие галогенов, FR работу в огне для систем безопасности.
  3. Металл жил. В квартирах и домах медь, алюминий допустим от 16 мм² в питающих линиях, п. 7.1.34 ПУЭ.
  4. Температура. ПВХ кабели монтируют без подогрева не ниже −15 °C, NYM не ниже −5 °C. На морозе работают кабели в резине и СИП.
  5. Сечение по току и длине. Его считает калькулятор сечения кабеля, таблицы ПУЭ одинаковы для всех марок с ПВХ изоляцией.

Расшифровку букв в марке и признаки поддельного кабеля разбирает статья о видах кабелей и проводов.

Частые ошибки при выборе

  • ПВС в стене. Это провод для подключения приборов, его оболочка горючая, а замена в штробе потребует ремонта.
  • ВВГ в земле без трубы. Без брони кабель пробивают камни и лопата, в траншею кладут ВБбШв.
  • СИП внутри дома. Изоляция СИП горючая, после вводного щита идут медным кабелем нг(А).
  • КГ для стационарной проводки в доме. Резиновая оболочка горит, такой кабель годится для временного питания.
  • Обычный кабель на пожарную сигнализацию. Во время пожара он сгорит раньше, чем система сработает, нужна марка с индексом FRLS.

Частые вопросы

Что лучше для квартиры: ВВГнг(А)-LS или NYM?

Оба кабеля медные и подходят для проводки в стене. ВВГнг(А)-LS не распространяет горение в пучке и выделяет мало дыма, его требуют проекты жилых и общественных зданий. NYM проще разделывать, но обычный NYM не распространяет горение только при одиночной прокладке.

Можно ли проложить ПВС в стене?

Нет. ПВС предназначен для подключения приборов: у него горючая оболочка без индекса нг. Для проводки в стене берут ВВГнг(А)-LS или NYM.

Какой кабель положить в землю?

Бронированный ВВГ со стальными лентами, ВБбШв или алюминиевый АВБбШв, на глубину не меньше 0,7 м, п. 2.3.84 ПУЭ. Под дорогой и на вводе в здание кабель кладут в трубу.

Каким кабелем подключить дом от столба?

Самонесущим проводом СИП-4: 2×16 для однофазного ввода и 4×16 для трёхфазного. Сечение указывают технические условия сетевой организации. В доме после вводного щита идут медным кабелем нг(А).

Какой кабель нужен для бани?

В предбаннике и моечной подходит ВВГнг(А)-LS. В парилке у потолка жарче +70 °C, и ПВХ изоляция там не годится: проводку выводят из парилки или берут термостойкий кабель с силиконовой изоляцией, например РКГМ.

Что значит нг(А)-LS в марке кабеля?

нг(А): кабель не распространяет горение при прокладке пучком, категория А самая строгая. LS: при горении мало дыма и едких газов. FRLS добавляет огнестойкость: кабель работает в огне указанное время.

Какой кабель для удлинителя на улицу?

Гибкий КГ в резиновой оболочке: он не дубеет на морозе и выдерживает удары. ПВС рассчитан на работу до −25 °C и подходит для дома.
